DESCRIPTION
Ce DTC est enregistré lorsqu'un ensemble d'émetteur de commande de porte est introduit dans le barillet de contact mais qu'aucune communication n'est établie entre l'ensemble d'émetteur de commande de porte et l'ensemble d'ECU de clé à transpondeur.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Remarque |
---|---|---|---|---|
B2796 | Absence de communication dans le système antidémarrage. |
Le code ID de clé ne peut pas être transmis à l'ensemble d'ECU de clé à transpondeur (logique de détection à 1 cycle(s)*). |
|
|
- *: Uniquement émis lorsque un dysfonctionnement est détecté.
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté |
Fonctionnement de sécurité en cas de détection d'un dysfonctionnement |
---|---|
Le moteur ne démarre pas. |
- |
N° de DTC | Data List et Active Test |
---|---|
B2796 | - |

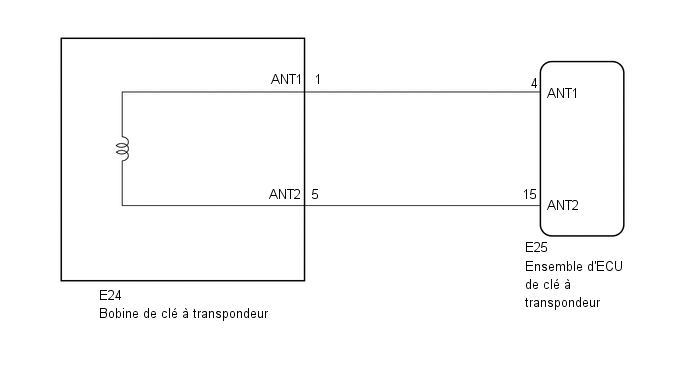

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Si l'ensemble d'ECU de clé à transpondeur ou un ensemble d'émetteur de
commande de porte est remplacé, se reporter à la section Enregistrement.
Cliquer ici
- Après une réparation, s'assurer qu'aucun DTC n'est émis en effectuant la procédure "Opération de confirmation d'émission de DTC".
PROCEDURE
1. | SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Body Electrical > Immobiliser > Clear DTCs
|
2. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Body Electrical > Immobiliser > Trouble CodesOK:
Le DTC B2796 n'est pas émis.
Résultat:
Résultat | Passer au point |
---|---|
Le DTC B2796 n'est pas émis |
A |
Le DTC B2796 est émis pour tous les ensembles d'émetteur de commande de porte |
B |
Le DTC B2796 est émis pour un des ensembles d'émetteur de commande de porte |
C |
A |
![]() | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
C |
![]() | PASSER AU POINT 6 |
|
3. |
REMPLACER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR |
(a) Remplacer l'ensemble d'ECU de clé à transpondeur par un élément neuf.
Cliquer ici
REMARQUE:
L'enregistrement d'un code ID de clé est nécessaire en cas de remplacement d'un ensemble d'ECU de clé à transpondeur, se reporter à la section Enregistrement.
Cliquer ici
|
4. |
SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Body Electrical > Immobiliser > Clear DTCs
|
5. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Body Electrical > Immobiliser > Trouble CodesOK:
Le DTC B2796 n'est pas émis.
Résultat:
Résultat | Passer au point |
---|---|
Le DTC B2796 n'est pas émis |
A |
Le DTC B2796 est émis |
B |
A |
![]() | FIN (L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR ETAIT DEFECTUEUX) |
B |
![]() | REMPLACER L'ENSEMBLE D'EMETTEUR DE COMMANDE DE PORTE CORRESPONDANT AU DTC EMIS |
6. |
REMPLACER L'ENSEMBLE D'EMETTEUR DE COMMANDE DE PORTE |
(a) Remplacer l'ensemble d'émetteur de commande de porte pour lequel le DTC a été enregistré.
REMARQUE:
L'enregistrement d'un code ID de clé est nécessaire en cas de remplacement d'un ensemble d'émetteur de commande de porte, se reporter à la section Enregistrement.
Cliquer ici
|
7. |
SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Body Electrical > Immobiliser > Clear DTCs
|
8. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Body Electrical > Immobiliser > Trouble CodesOK:
Le DTC B2796 n'est pas émis.
Résultat:
Résultat | Passer au point |
---|---|
Le DTC B2796 n'est pas émis |
A |
Le DTC B2796 est émis |
B |
A |
![]() | FIN (L'ENSEMBLE D'EMETTEUR DE COMMANDE DE PORTE ETAIT DEFECTUEUX) |
B |
![]() | REMPLACER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR |
