Pieces Constitutives
PIECES CONSTITUTIVES

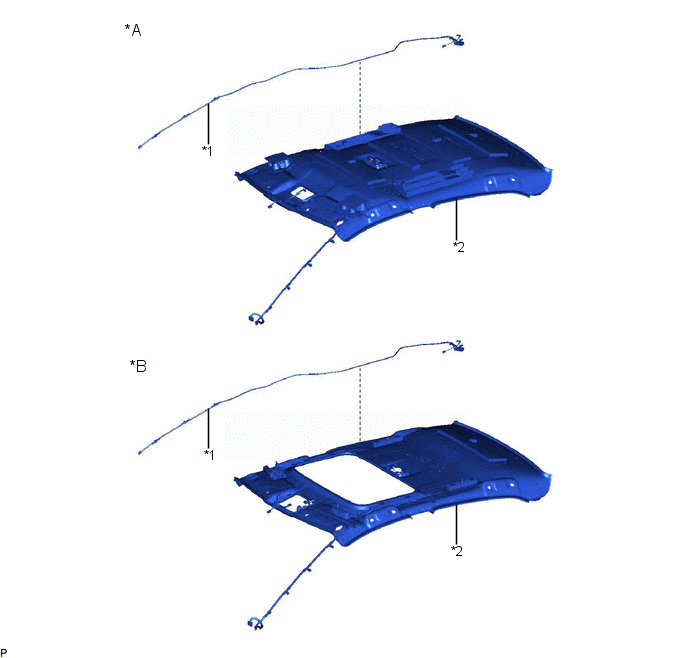

SCHEMA
*A | sans toit ouvrant | *B |
avec toit ouvrant |
*1 |
ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 |
*2 | ENSEMBLE DE CIEL DE TOIT |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1

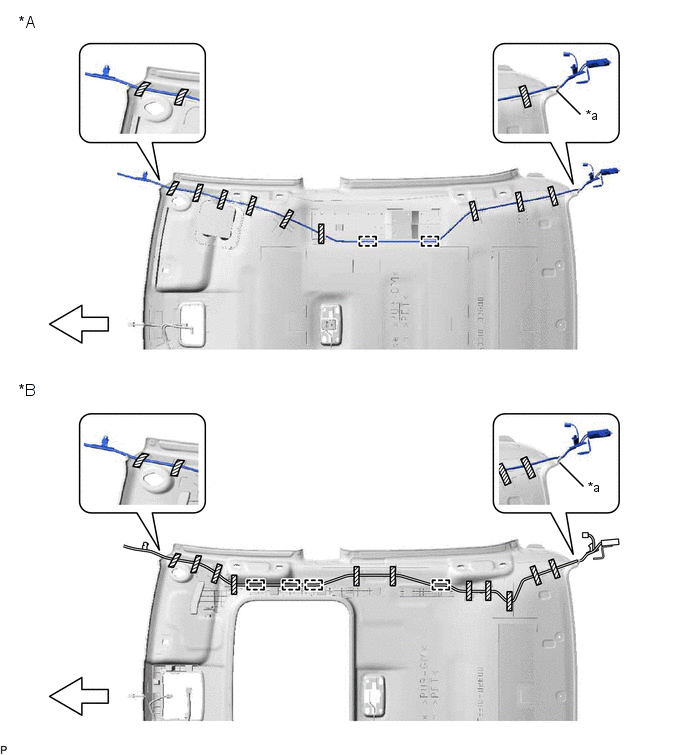

(a) Libérer l'ensemble d'antenne d'amplificateur n° 1 de l'encoche de l'ensemble de ciel de toit.
*A | sans toit ouvrant | *B |
avec toit ouvrant |
*a |
Encoche | - |
- |
Avant |
Ruban adhésif |
(b) Déposer le ruban adhésif de l'ensemble de ciel de toit.
(c) sans toit ouvrant:
(1) Libérer les 2 attaches.
(d) avec toit ouvrant:
(1) Libérer les 4 attaches.
(e) Déposer l'ensemble d'antenne d'amplificateur n° 1 de l'ensemble de ciel de toit.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1

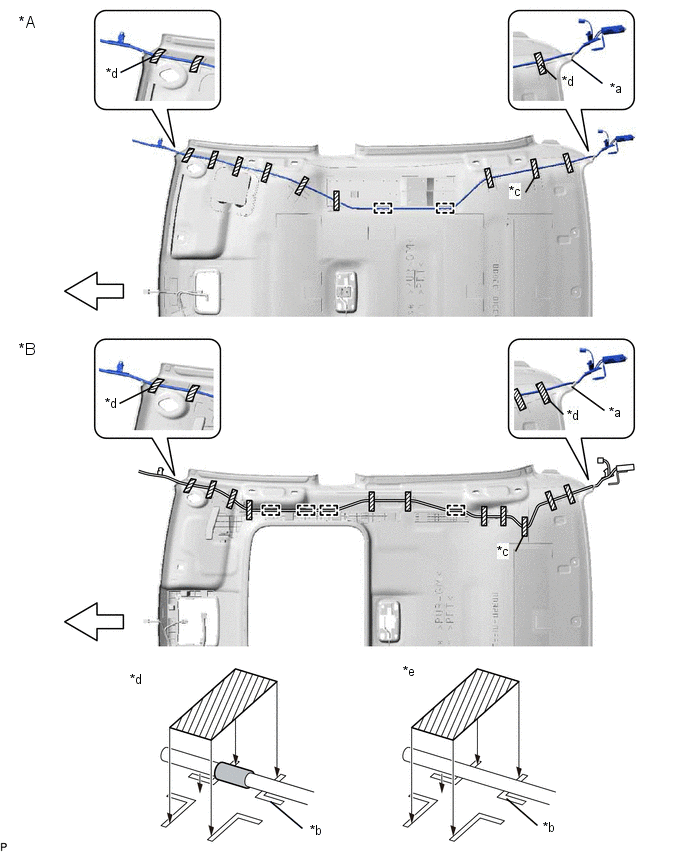

(a) Aligner l'ensemble d'antenne d'amplificateur n° 1 sur les repères placés sur le ruban adhésif de positionnement de l'ensemble de ciel de toit.
*A | sans toit ouvrant | *B |
avec toit ouvrant |
*a |
Encoche | *b |
Repère |
*c |
Zone de réglage | *d |
avec ruban adhésif de positionnement |
*e | sans ruban adhésif de positionnement |
- | - |
Ruban adhésif de positionnement |
Ruban adhésif | ||
Avant | - |
- |
(b) Aligner l'ensemble d'antenne d'amplificateur n° 1 sur les repères placés de l'ensemble de ciel de toit.
(c) Reposer le sous-ensemble d'antenne d'amplificateur n° 1 sur l'ensemble de ciel de toit avec du ruban adhésif neuf.
REMARQUE:
- Appliquer correctement le ruban adhésif aux endroits indiqués.
- Ne pas toucher la surface adhésive lors de l'application du ruban adhésif, afin d'éviter une mauvaise adhérence.
CONSEIL:
Fixer la longueur supplémentaire de l'ensemble d'antenne d'amplificateur n° 1 dans la zone de réglage.
(d) sans toit ouvrant:
(1) Engager les 2 attaches.
(e) avec toit ouvrant:
(1) Engager les 4 attaches.
(f) Engager l'ensemble d'antenne d'amplificateur n° 1 dans l'encoche de l'ensemble de ciel de toit.
2. REPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
