Pieces Constitutives
PIECES CONSTITUTIVES

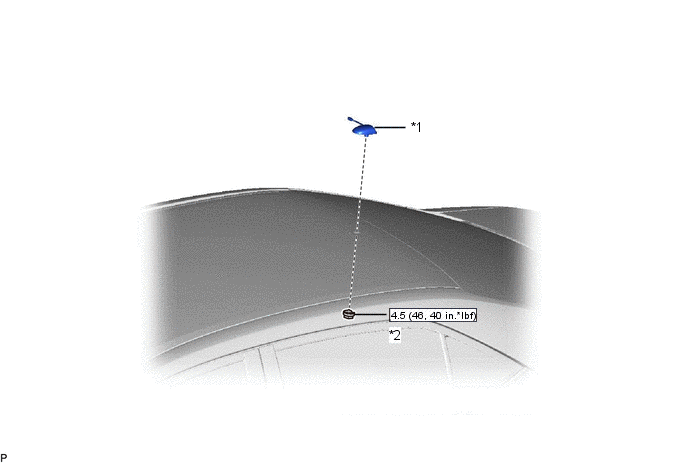

SCHEMA
|
*1 | ENSEMBLE D'ANTENNE DE RADIO DE SATELLITE |
*2 | ECROU D'ANTENNE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
2. DEPOSER L'ENSEMBLE D'ANTENNE DE RADIO DE SATELLITE
| (a) Débrancher le connecteur. |
|
(b) Déposer l'écrou d'antenne.
| (c) Libérer les 2 griffes et déposer l'ensemble d'antenne de radio de satellite. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE RADIO DE SATELLITE
(a) Engager les 2 griffes pour reposer provisoirement l'ensemble d'antenne de radio de satellite.
| (b) Placer le câble d'antenne dans la découpe de l'écrou d'antenne. |
|
(c) Reposer l'ensemble d'antenne de radio de satellite à l'aide de l'écrou d'antenne.
Torque:
4,5 N·m {46 kgf·cm, 40 in·lbf}
(d) Brancher le connecteur.
2. REPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
