Toyota Corolla - Revue Technique Automobile: Avertisseur Sonore

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

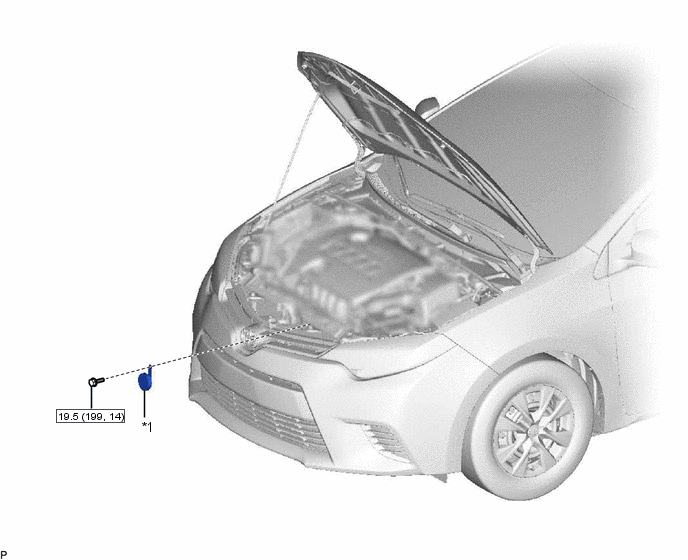

ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE

(a) Débrancher le connecteur.

(b) Déposer le boulon et l'ensemble d'avertisseur sonore à tonalité grave.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE

(a) Appliquer la tension de la batterie et vérifier le fonctionnement de l'ensemble d'avertisseur sonore à tonalité grave en fonction du tableau ci-dessous.

OK:

Condition de mesure

Condition spécifiée

Batterie positive (+) → Borne 1

Batterie négative (-) → Masse de carrosserie

L'avertisseur sonore retentit

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'avertisseur sonore à tonalité grave.

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'avertisseur sonore à tonalité grave)

*b

Masse de carrosserie

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE

(a) Reposer l'ensemble d'avertisseur sonore à tonalité grave à l'aide du boulon.

Torque:

19,5 N·m {199 kgf·cm, 14 ft·lbf}

(b) Brancher le connecteur.

    Avertisseur Sonore

    ...

    Relais
