DESCRIPTION
Si la ligne de communication (EFIO - IMI) vers l'ensemble d'ECU de clé à transpondeur est bloquée élevée (ex: court-circuitée en +B), l'ECM enregistre ce DTC.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Remarque |
---|---|---|---|---|
B279A | Blocage en sortie élevée de la ligne de communication du système antivol |
Lorsque la ligne de communication (EFIO-IMI) entre l'ECM et l'ensemble d'ECU de clé à transpondeur est bloquée élevée. |
|
|
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté |
Fonctionnement de sécurité en cas de détection d'un dysfonctionnement |
---|---|
Le moteur ne peut pas démarrer (l'allumage initial se produit et le moteur est lancé, puis l'allumage s'arrête) |
Le moteur ne démarre pas. |
N° de DTC | Data List et Active Test |
---|---|
B279A | - |

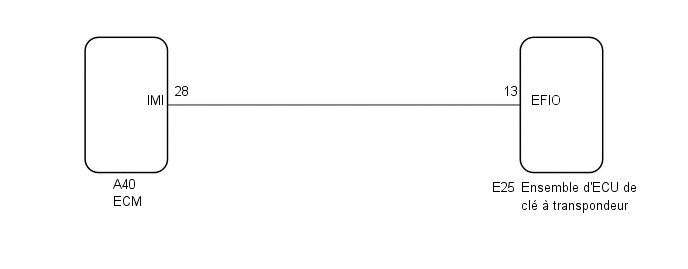

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Lorsque l'ensemble d'ECU de clé à transpondeur est remplacé, se reporter à la section Enregistrement.
Cliquer ici
- Après une réparation, s'assurer qu'aucun DTC n'est émis en effectuant la procédure "Opération de confirmation d'émission de DTC".
PROCEDURE
1. | SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Powertrain > Engine and ECT > Clear DTCs
|
2. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Powertrain > Engine and ECT > Trouble CodesOK:
Le DTC B279A n'est pas émis.
Résultat:
Résultat |
Passer au point |
---|---|
B279A n'est pas émis |
A |
Le DTC B279A est émis |
B |
A | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
3. |
VERIFIER LE BRANCHEMENT DU CONNECTEUR |
(a) S'assurer que les connecteurs sont correctement branchés sur l'ECM et l'ensemble d'ECU de clé à transpondeur.
OK:
Les connecteurs sont correctement branchés.
INCORRECT | BRANCHER LES CONNECTEURS CORRECTEMENT |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU DE CLE A TRANSPONDEUR - ECM) |
(a) Débrancher le connecteur E25 de l'ensemble d'ECU de clé à transpondeur.
(b) Débrancher le connecteur A40 ECM.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E25-13 (EFIO) - A40-28 (IMI) |
En permanence | En dessous de 1 Ω |
E25-13 (EFIO) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
A40-28 (IMI) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
5. |
REMPLACER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR |
(a) Remplacer l'ensemble d'ECU de clé à transpondeur par un élément neuf.
Cliquer ici
REMARQUE:
L'enregistrement d'un code ID de clé est nécessaire en cas de remplacement de l'ensemble d'ECU de clé à transpondeur, se reporter à la section Enregistrement.
Cliquer ici
|
6. |
SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Powertrain > Engine and ECT > Clear DTCs
|
7. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Powertrain > Engine and ECT > Trouble CodesOK:
Le DTC B279A n'est pas émis.
Résultat:
Résultat | Passer au point |
---|---|
B279A n'est pas émis |
A |
Le DTC B279A est émis |
B |
A | FIN (L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR ETAIT DEFECTUEUX) |
B | REMPLACER ECM |
