Pieces Constitutives
PIECES CONSTITUTIVES

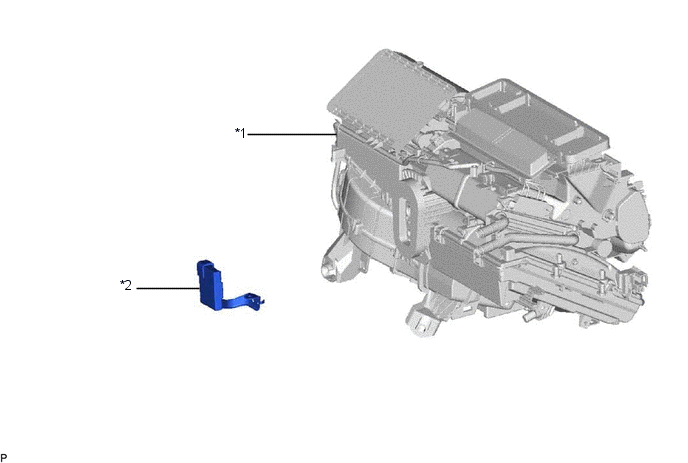

SCHEMA
|
*1 | ENSEMBLE DE BLOC DE CLIMATISATION |
*2 | BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE) |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
2. DEPOSER LE BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE)

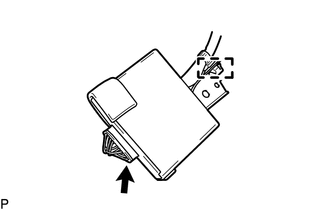

| (a) Libérer l'attache. |
|
(b) Débrancher le connecteur pour déposer le boîtier de code ID (ECU de code de dispositif antidémarrage).
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant le remplacement du boîtier de code ID (ECU de code de dispositif antidémarrage), se reporter à Enregistrement.
Cliquer ici
PROCEDURE
1. REPOSER LE BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE)
(a) Brancher le connecteur pour reposer le boîtier de code ID (ECU de code de dispositif antidémarrage).
(b) Engager l'attache.
2. REPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
