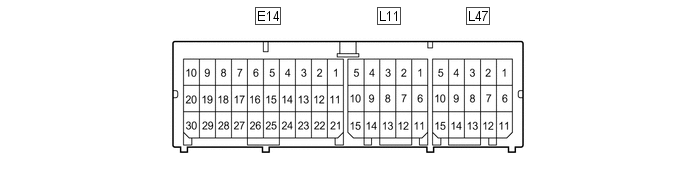

BORNES DE L'ECU
1. ENSEMBLE DE CAPTEUR D'AIRBAG
|
N° de borne | Symbole de borne |
Destination |
|---|---|---|
| E14-1 |
P2+ | 2ème niveau du déclencheur côté passager avant (ensemble d'airbag de tableau de bord côté passager) |
|
E14-2 | P2- |
2ème niveau du déclencheur côté passager avant (ensemble d'airbag de tableau de bord côté passager) |
|
E14-3 | P- |
Déclencheur côté passager avant (ensemble d'airbag de tableau de bord côté passager) |
|
E14-4 | P+ |
Déclencheur côté passager avant (ensemble d'airbag de tableau de bord côté passager) |
|
E14-5 | D+ |
Déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore) |
|
E14-6 | D- |
Déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore) |
|
E14-7 | D2- |
2ème niveau du déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore) |
|
E14-8 | D2+ |
2ème niveau du déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore) |
|
E14-9 | DK+ |
Déclencheur d'airbag genoux côté conducteur (ensemble d'airbag de partie inférieure de tableau de bord n° 1) |
|
E14-10 | DK- |
Déclencheur d'airbag genoux côté conducteur (ensemble d'airbag de partie inférieure de tableau de bord n° 1) |
|
E14-13 | CANH |
Ligne de communication CAN |
|
E14-17 | P-AB |
Témoin ON/OFF d'airbag du passager (ensemble d'indicateur lumineux) |
|
E14-21 | IG2 |
Fusible A/B |
|
E14-22 | CANL |
Ligne de communication CAN |
|
E14-23 | PAON |
Témoin ON/OFF d'airbag du passager (ensemble d'indicateur lumineux) |
|
E14-25 | E1 |
Masse |
| E14-26 |
E2 | Masse |
|
E14-27 | -SR |
Capteur d'airbag avant droit |
|
E14-28 | -SL |
Capteur d'airbag avant gauche |
|
E14-29 | +SR |
Capteur d'airbag avant droit |
|
E14-30 | +SL |
Capteur d'airbag avant gauche |
|
L11-1 | PL- |
Déclencheur de prétensionneur avant gauche (ensemble de sangle extérieure de ceinture de sécurité avant gauche) |
|
L11-2 | PL+ |
Déclencheur de prétensionneur avant gauche (ensemble de sangle extérieure de ceinture de sécurité avant gauche) |
|
L11-6 | ICL- |
Déclencheur d'airbag rideau gauche (ensemble d'airbag rideau gauche) |
|
L11-7 | ICL+ |
Déclencheur d'airbag rideau gauche (ensemble d'airbag rideau gauche) |
|
L11-8 | BBL+ |
Ensemble de capteur d'airbag latéral gauche |
|
L11-9 | SFL+ |
Déclencheur latéral gauche (ensemble d'airbag de siège avant gauche) |
|
L11-10 | SFL- |
Déclencheur latéral gauche (ensemble d'airbag de siège avant gauche) |
|
L11-11 | LBE+ |
Contacteur de boucle de ceinture de sécurité gauche (ensemble de sangle intérieure de ceinture de sécurité avant gauche) |
|
L11-12 | LBE- |
Contacteur de boucle de ceinture de sécurité gauche (ensemble de sangle intérieure de ceinture de sécurité avant gauche) |
|
L11-15 | BBL- |
Ensemble de capteur d'airbag latéral gauche |
|
L47-1 | FCP- |
Déclencheur d'assise de siège avant côté passager (sous-ensemble d'airbag de siège avant droit) |
|
L47-2 | FCP+ |
Déclencheur d'assise de siège avant côté passager (sous-ensemble d'airbag de siège avant droit) |
|
L47-4 | PR+ |
Déclencheur de prétensionneur avant droit (ensemble de sangle extérieure de ceinture de sécurité avant droite) |
|
L47-5 | PR- |
Déclencheur de prétensionneur avant droit (ensemble de sangle extérieure de ceinture de sécurité avant droite) |
|
L47-6 | SFR- |
Déclencheur latéral droit (ensemble d'airbag de siège avant droit) |
|
L47-7 | SFR+ |
Déclencheur latéral droit (ensemble d'airbag de siège avant droit) |
|
L47-8 | BBR+ |
Ensemble de capteur d'airbag latéral droit |
|
L47-9 | ICR+ |
Déclencheur d'airbag rideau droit (ensemble d'airbag rideau droit) |
|
L47-10 | ICR- |
Déclencheur d'airbag rideau droit (ensemble d'airbag rideau droit) |
|
L47-11 | BBR- |
Ensemble de capteur d'airbag latéral droit |
|
L47-12 | FSR+ |
ECU de détection d'occupant |
|
L47-13 | FSR- |
ECU de détection d'occupant |
