BORNES DE L'ECU

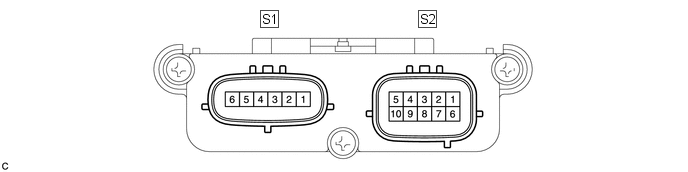

1. ECU DE DETECTION D'OCCUPANT (pour fabrication TMMMS)
|
N° de borne (symbole) | Couleur du câblage |
Description de la borne | Condition |
Caractéristiques |
|---|---|---|---|---|
|
S1-1 (SVC3) - S1-5 (SGD3) |
GR - W | Ligne d'alimentation électrique du capteur arrière gauche de classification d'occupant |
Contacteur d'allumage en position ON |
4,9 Ã 5,1 V |
|
S1-2 (SVC4) - S1-6 (SGD4) |
V - BR | Ligne d'alimentation électrique du capteur arrière droit de classification d'occupant |
Contacteur d'allumage en position ON |
4,9 Ã 5,1 V |
|
S1-3 (SIG3) - S1-5 (SGD3) |
SB - W | Ligne de signal du capteur arrière gauche de classification d'occupant |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
S1-4 (SIG4) - S1-6 (SGD4) |
B - BR | Ligne de signal du capteur arrière droit de classification d'occupant |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
S1-5 (SGD3) - S2-3 (GND) |
W - W-B | Ligne de masse du capteur arrière gauche de classification d'occupant |
En permanence | En dessous de 1 V |
|
S1-6 (SGD4) - S2-3 (GND) |
BR - W-B | Ligne de masse du capteur arrière droit de classification d'occupant |
En permanence | En dessous de 1 V |
|
S2-1 (+B) - S2-3 (GND) |
W - W-B | Batterie |
En permanence | 11 Ã 14 V |
|
S2-2 (DIA) | GR |
Diagnostic (DLC3) | -* |
-* |
| S2-3 (GND) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse | En permanence |
En dessous de 1 V |
|
S2-4 (FSR-) - S2-3 (GND) |
LG - W-B | Ligne de communication de l'ensemble de capteur d'airbag |
En permanence | En dessous de 1 V |
|
S2-5 (BGND) - S2-3 (GND) |
P - W-B | Ligne de masse du contacteur de boucle de ceinture de sécurité côté passager |
En permanence | En dessous de 1 V |
|
S2-6 (IG2) - S2-3 (GND) |
B - W-B | Source d'alimentation électrique |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
S2-7 (FSR+) - S2-4 (FSR-) |
L - LG | Ligne de communication de l'ensemble de capteur d'airbag |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
S2-8 (BSW) - S2-5 (BGND) |
G - P | Ligne du contacteur de boucle côté passager |
En permanence | Génération d'impulsions |
- *: Comme il s'agit d'une ligne qui est raccordée à d'autres systèmes, la tension varie en fonction des systèmes qui sont branchés.
2. ECU DE DETECTION D'OCCUPANT (pour fabrication TMMC)
|
N° de borne (symbole) | Couleur du câblage |
Description de la borne | Condition |
Caractéristiques |
|---|---|---|---|---|
|
S7-1 (SVC3) - S7-5 (SGD3) |
GR - W | Ligne d'alimentation électrique du capteur arrière gauche de classification d'occupant |
Contacteur d'allumage en position ON |
4,9 Ã 5,1 V |
|
S7-2 (SVC4) - S7-6 (SGD4) |
V - BR | Ligne d'alimentation électrique du capteur arrière droit de classification d'occupant |
Contacteur d'allumage en position ON |
4,9 Ã 5,1 V |
|
S7-3 (SIG3) - S7-5 (SGD3) |
Y - W | Ligne de signal du capteur arrière gauche de classification d'occupant |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
S7-4 (SIG4) - S7-6 (SGD4) |
B - BR | Ligne de signal du capteur arrière droit de classification d'occupant |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
S7-5 (SGD3) - S2-3 (GND) |
W - W-B | Ligne de masse du capteur arrière gauche de classification d'occupant |
En permanence | En dessous de 1 V |
|
S7-6 (SGD4) - S2-3 (GND) |
BR - W-B | Ligne de masse du capteur arrière droit de classification d'occupant |
En permanence | En dessous de 1 V |
|
S2-1 (+B) - S2-3 (GND) |
W - W-B | Batterie |
En permanence | 11 Ã 14 V |
|
S2-2 (DIA) | GR |
Diagnostic (DLC3) | -* |
-* |
| S2-3 (GND) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse | En permanence |
En dessous de 1 V |
|
S2-4 (FSR-) - S2-3 (GND) |
Y - W-B | Ligne de communication de l'ensemble de capteur d'airbag |
En permanence | En dessous de 1 V |
|
S2-5 (BGND) - S2-3 (GND) |
P - W-B | Ligne de masse du contacteur de boucle de ceinture de sécurité côté passager |
En permanence | En dessous de 1 V |
|
S2-6 (IG2) - S2-3 (GND) |
B - W-B | Source d'alimentation électrique |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
S2-7 (FSR+) - S2-4 (FSR-) |
L - Y | Ligne de communication de l'ensemble de capteur d'airbag |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
S2-8 (BSW) - S2-5 (BGND) |
G - P | Ligne du contacteur de boucle côté passager |
En permanence | Génération d'impulsions |
- *: Comme il s'agit d'une ligne qui est raccordée à d'autres systèmes, la tension varie en fonction des systèmes qui sont branchés.
