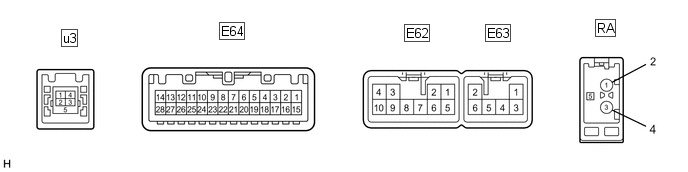

BORNES DE L'ECU
1. ENSEMBLE DE RECEPTEUR DE RADIO
N° de borne (symbole) | Couleur du câblage |
Description de la borne | Condition |
Caractéristiques |
---|---|---|---|---|
E64-4 (MACC) - E62-7 (GND1) |
R - BR | Alimentation électrique du micro |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
Contacteur d'allumage en position ACC |
4 Ã 6 V | |||
E64-5 (MIN+) - E62-7 (GND1) |
B - BR | Signal vocal du micro |
Le signal vocal du système main libres "Bluetooth" est reçu |
Une forme d'onde synchronisée avec le son est émise |
E64-6 (SNS2) - E62-7 (GND1) |
G - BR | Signal de détection de branchement du micro |
En permanence | En dessous de 1 V |
E64-11 (AGND) - Masse de carrosserie |
Blindage - Masse de carrosserie | Masse blindée |
En permanence | En dessous de 1 V |
E64-17 (SPD) - E62-7 (GND1) |
V - BR | Signal de vitesse du véhicule |
Contacteur d'allumage en position ON Une roue est tournée |
Génération d'impulsions |
E64-18 (SGND) - Masse de carrosserie |
Blindage - Masse de carrosserie |
Masse blindée | En permanence |
En dessous de 1 V |
E64-19 (MIN-) - E62-7 (GND1) |
W - BR | Signal vocal du micro |
Le signal vocal du système main libres "Bluetooth" est reçu |
Une forme d'onde synchronisée avec le son est émise |
E64-21 (SW1) - E64-23 (SWG) |
SB - B | Signal de contacteur au volant |
Aucun contacteur enfoncé |
2,97 Ã 3,56 V |
Contacteur Recherche+ enfoncé |
0,27 Ã 0,35 V | |||
Contacteur Recherche- enfoncé |
0,86 Ã 1,03 V | |||
Contacteur Volume+ enfoncé |
1,51 Ã 1,79 V | |||
Contacteur Volume- enfoncé |
2,22 Ã 2,66 V | |||
E64-22 (SW2) - E64-23 (SWG) |
R - B | Signal de contacteur au volant |
Aucun contacteur enfoncé |
2,97 Ã 3,56 V |
Contacteur MODE /HOLD enfoncé |
0,27 Ã 0,35 V | |||
Contacteur de raccrochage enfoncé |
0,86 Ã 1,03 V | |||
Contacteur de décrochage enfoncé |
1,51 Ã 1,79 V | |||
E64-23 (SWG) - Masse de carrosserie |
B - Masse de carrosserie |
Signal de contacteur au volant |
En permanence | En dessous de 1 V |
E64-25 (ADPG) - E62-7 (GND1) |
SB - BR | Signal de détection de branchement d'un appareil auxiliaire |
L'appareil auxiliaire est branché |
En dessous de 1 V |
E64-26 (VAR+) - E62-7 (GND1) |
W - BR | Signal sonore (Ã droite) |
L'appareil auxiliaire fonctionne (lorsqu'une prise stéréo est utilisée) |
Une forme d'onde synchronisée avec le son est émise |
E64-27 (VA-) - E62-7 (GND1) |
R - BR | Masse blindée |
En permanence | En dessous de 1 V |
E64-28 (VAL+ ) - E62-7 (GND1) |
B - BR | Signal sonore (Ã gauche) |
L'appareil auxiliaire fonctionne (lorsqu'une prise stéréo est utilisée) |
Une forme d'onde synchronisée avec le son est émise |
E62-1 (FR+) - E62-7 (GND1) |
LG - BR | Signal sonore (avant droit) |
Le système audio fonctionne |
Une forme d'onde synchronisée avec le son est émise |
E62-2 (FL+) - E62-7 (GND1) |
P - BR | Signal sonore (avant gauche) |
Le système audio fonctionne |
Une forme d'onde synchronisée avec le son est émise |
E62-3 (ACC1) - E62-7 (GND1) |
GR - BR | Source d'alimentation électrique (ACC) |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
Contacteur d'allumage en position ACC |
11 Ã 14 V | |||
E62-4 (+B1) - E62-7 (GND1) |
SB - BR | Source d'alimentation électrique (+B) |
En permanence | 11 Ã 14 V |
E62-5 (FR-) - E62-7 (GND1) |
L - BR | Signal sonore (avant droit) |
Le système audio fonctionne |
Une forme d'onde synchronisée avec le son est émise |
E62-6 (FL-) - E62-7 (GND1) |
V - BR | Signal sonore (avant gauche) |
Le système audio fonctionne |
Une forme d'onde synchronisée avec le son est émise |
E62-7 (GND1) - Masse de carrosserie |
BR - Masse de carrosserie |
Masse | En permanence |
En dessous de 1 V |
E62-10 (ILL+) - E62-7 (GND1) |
G - BR | Signal d'éclairage |
Contacteur de commande d'éclairage en position OFF |
En dessous de 1 V |
Contacteur de commande d'éclairage en position TAIL ou HEAD |
11 Ã 14 V | |||
E63-1 (RR+) - E62-7 (GND1) |
R - BR | Signal sonore (arrière droit) |
Le système audio fonctionne |
Une forme d'onde synchronisée avec le son est émise |
E63-2 (RL+) - E62-7 (GND1) |
B - BR | Signal sonore (arrière gauche) |
Le système audio fonctionne |
Une forme d'onde synchronisée avec le son est émise |
E63-3 (RR-) - E62-7 (GND1) |
W - BR | Signal sonore (arrière droit) |
Le système audio fonctionne |
Une forme d'onde synchronisée avec le son est émise |
E63-5 (ILL-) - E62-7 (GND1) |
W - BR | Signal d'éclairage |
Contacteur de commande d'éclairage en position OFF |
En dessous de 1 V |
Contacteur de commande d'éclairage en position TAIL ou HEAD |
Génération d'impulsions | |||
E63-6 (RL-) - E62-7 (GND1) |
Y - BR | Signal sonore (arrière gauche) |
Le système audio fonctionne |
Une forme d'onde synchronisée avec le son est émise |
u3-1 (USV1) | - |
Source d'alimentation électrique |
- | - |
u3-2 (US1-) | - |
Signal de données | - |
- |
u3-3 (US1+) |
- | Signal de données |
- | - |
u3-4 (UGD1) | - |
Masse | - |
- |
u3-5 (USG1) |
- | Masse blindée |
- | - |
RA-5 (ANT+) - E62-7 (GND1) |
- - BR | Source d'alimentation électrique de l'antenne |
Contacteur d'allumage en position ACC Contacteur de radio en position ON et AM ou FM sélectionné |
11 Ã 14 V |
