BORNES DE L'ECU
1. BORNES DE L'ECU
|

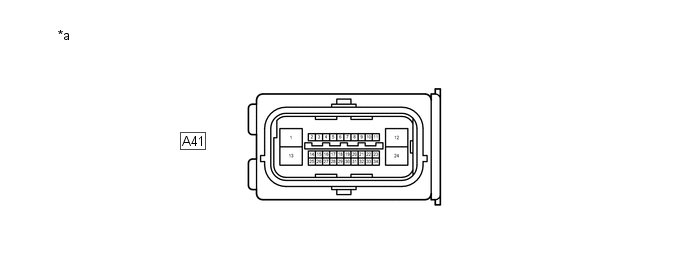

*a | Pièce constitutive sans faisceau de câbles branché ECU de contrôle de dérapage (ensemble d'actionneur de frein)) |
- | - |
|
N° de borne (symbole) | Description de la borne |
|---|---|
|
1 (GND1) | Masse de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
|
2 (STP) | Entrée de l'ensemble de contacteur des feux stop |
|
3 | - (non utilisé(e)) |
|
4 (RL-) | Entrée du signal de vitesse de roue arrière gauche (-) |
|
5 (RL+) | Sortie d'alimentation électrique de vitesse de rotation de roue arrière gauche (+) |
|
6 (FR-) | Entrée du signal de vitesse de roue avant droite (-) |
|
7 (FR+) | Sortie d'alimentation électrique de vitesse de rotation de roue avant droite (+) |
|
8 | - (non utilisé(e)) |
|
9 | - (non utilisé(e)) |
|
10 | - (non utilisé(e)) |
|
11 (SP1) | Sortie du signal de vitesse pour le compteur de vitesse |
|
12 (+BS) | Alimentation électrique du relais d'électrovanne ABS |
|
13 (GND2) | Masse du moteur de pompe |
|
14 (CANL) | Ligne de communication CAN L |
|
15 | - (non utilisé(e)) |
|
16 (RR-) | Entrée du signal de vitesse de roue arrière droite (-) |
|
17 (RR+) | Sortie d'alimentation électrique de vitesse de rotation de roue arrière droite (+) |
|
18 (FL-) | Entrée du signal de vitesse de roue avant gauche (-) |
|
19 (FL+) | Sortie d'alimentation électrique de vitesse de rotation de roue avant gauche (+) |
|
20 | - (non utilisé(e)) |
|
21 | - (non utilisé(e)) |
|
22 | - (non utilisé(e)) |
|
23 | - (non utilisé(e)) |
|
24 (+BM) | Alimentation électrique du relais de moteur ABS |
|
25 (CANH) | Ligne de communication CAN H |
|
26 | - (non utilisé(e)) |
|
27 | - (non utilisé(e)) |
|
28 | - (non utilisé(e)) |
|
29 | - (non utilisé(e)) |
|
30 (CSW) | Entrée du contacteur VSC OFF |
|
31 | - (non utilisé(e)) |
|
32 | - (non utilisé(e)) |
|
33 | - (non utilisé(e)) |
|
34 (IG1) | Entrée d'alimentation électrique IG1 |
2. VERIFICATION DE BORNE
(a) Débrancher le connecteur et mesurer la tension ou la résistance du côté faisceau de câbles.
|

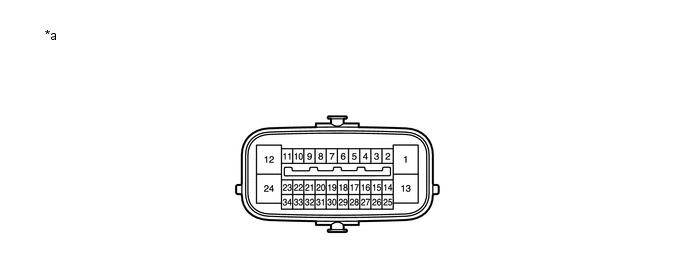

*a | Vue avant du connecteur côté faisceau de câbles (vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein)) |
- | - |
CONSEIL:
La tension ne peut être mesurée lorsque le connecteur est raccordé à l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) car le connecteur est étanche.
Standard|
N° de borne (symbole) | Couleur du câblage |
Description de la borne | Condition |
Condition spécifiée |
|---|---|---|---|---|
|
A41-1 (GND1) - Masse de carrosserie |
W-B - Masse de carrosserie | Masse de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
En permanence | En dessous de 1 Ω |
|
A41-2 (STP) - Masse de carrosserie |
L - Masse de carrosserie | Entrée de l'ensemble de contacteur des feux stop |
Contacteur des feux stop en position ON → OFF (pédale de frein enfoncée → relâchée) |
11 à 14 V → En dessous de 1,5 V |
|
A41-11 (SP1) - Masse de carrosserie |
R - Masse de carrosserie | Sortie du signal de vitesse pour le compteur de vitesse |
Contacteur d'allumage en position ON |
11 Ã 14 V |
|
A41-12 (+BS) - Masse de carrosserie |
W - Masse de carrosserie | Alimentation électrique du relais d'électrovanne ABS |
En permanence | 11 Ã 14 V |
|
A41-13 (GND2) - Masse de carrosserie |
W-B - Masse de carrosserie | Masse du moteur de pompe |
En permanence | En dessous de 1 Ω |
|
A41-24 (+BM) - Masse de carrosserie |
L - Masse de carrosserie | Alimentation électrique du relais de moteur ABS |
En permanence | 11 Ã 14 V |
|
A41-30 (CSW) - Masse de carrosserie |
P - Masse de carrosserie | Entrée du contacteur VSC OFF |
Contacteur VSC OFF maintenu en position ON → OFF (relâché) |
En dessous de 1 Ω → 10 kΩ minimum |
|
A41-34 (IG1) - Masse de carrosserie |
G - Masse de carrosserie | Entrée d'alimentation électrique IG1 |
Contacteur d'allumage en position ON |
11 Ã 14 V |
