Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE BOUCHON DE RESERVOIR A CARBURANT

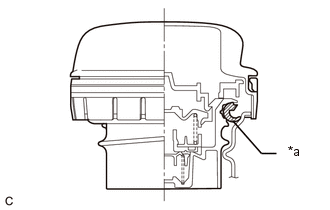

| (a) Vérifier visuellement que l'ensemble de bouchon de réservoir à carburant et le joint d'étanchéité ne sont pas déformés ou endommagés. Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de bouchon de réservoir à carburant. |
|

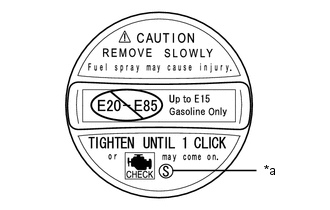

| (b) Confirmer que le repère ID S est imprimé sur l'ensemble de bouchon de réservoir à carburant. ATTENTION: Veiller à utiliser un ensemble de bouchon de réservoir à carburant portant le même repère ID, ou un dysfonctionnement risque de se produire dans le système de carburant. |
|
