Pieces Constitutives
PIECES CONSTITUTIVES

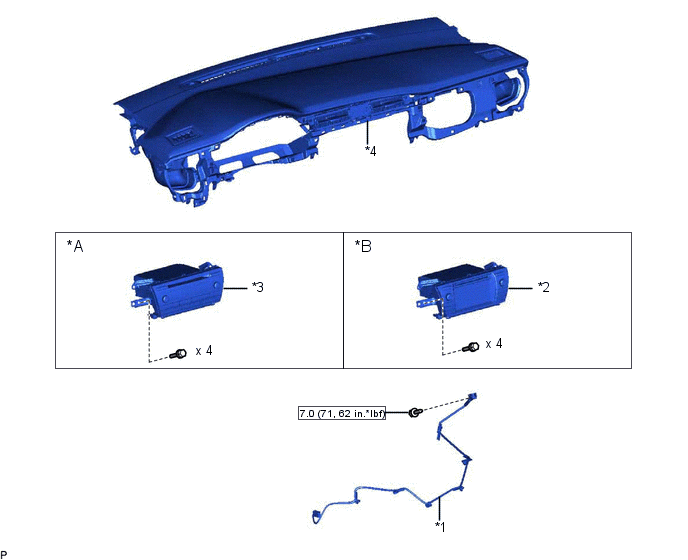

SCHEMA
*A | avec récepteur de radio |
*B | avec système de navigation |
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*2 | ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT |
*3 | ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT |
*4 | ENSEMBLE SUPERIEUR DE TABLEAU DE BORD |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
*A | avec radio satellite |
*B | sans toit ouvrant |
*C | avec toit ouvrant |
- | - |
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*2 | ENSEMBLE DE CIEL DE TOIT |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT (avec récepteur de radio)
Cliquer ici
3. DEPOSER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT (avec système de navigation)
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
(a) Débrancher chaque connecteur.

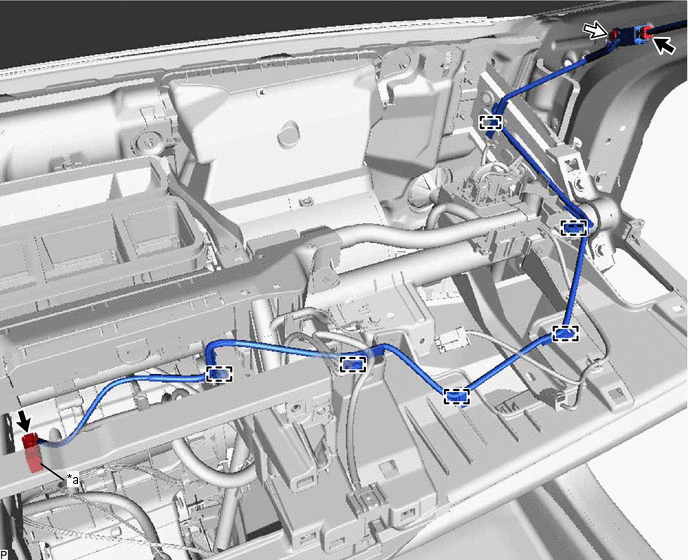

*a | sans récepteur de radio |
- | - |
(b) Déposer le boulon.
(c) Libérer les 6 attaches et déposer le sous-ensemble de câble d'antenne.
5. DEPOSER L'ENSEMBLE DE CIEL DE TOIT (avec radio satellite)
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (avec radio satellite)
(a) Débrancher le connecteur. | |
(b) Libérer les 6 attaches et déposer le sous-ensemble de câble d'antenne.
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (avec radio satellite)
(a) Engager les 6 attaches pour reposer le sous-ensemble de câble d'antenne.
(b) Brancher le connecteur.
2. REPOSER L'ENSEMBLE DE CIEL DE TOIT (avec radio satellite)
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
(a) Engager les 6 attaches.
(b) Reposer le sous-ensemble de câble d'antenne à l'aide du boulon.
Torque:
7,0 N·m {71 kgf·cm, 62 in·lbf}
(c) Brancher chaque connecteur.
4. REPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO AVEC SUPPORT (avec récepteur de radio)
Cliquer ici
5. REPOSER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT (avec système de navigation)
Cliquer ici
6. REPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
