Pieces Constitutives
PIECES CONSTITUTIVES

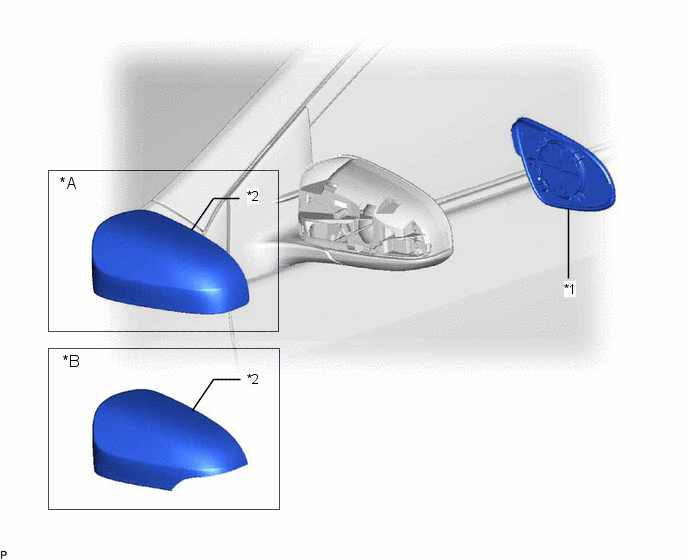

SCHEMA
|
*A | sans clignotant latéral |
*B | avec clignotant latéral |
|
*1 | RETROVISEUR EXTERIEUR |
*2 | CACHE DE RETROVISEUR EXTERIEUR |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER LE RETROVISEUR EXTERIEUR
Cliquer ici
2. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR
(a) sans clignotant latéral
| (1) Libérer les 7 griffes et déposer le cache de rétroviseur extérieur. |
|
(b) avec clignotant latéral
| (1) Libérer les 6 griffes et déposer le cache de rétroviseur extérieur. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR
(a) sans clignotant latéral
(1) Engager les 7 griffes et reposer le cache de rétroviseur extérieur.
(b) avec clignotant latéral
(1) Engager les 6 griffes et reposer le cache de rétroviseur extérieur.
2. REPOSER LE RETROVISEUR EXTERIEUR
Cliquer ici
