Pieces Constitutives
PIECES CONSTITUTIVES

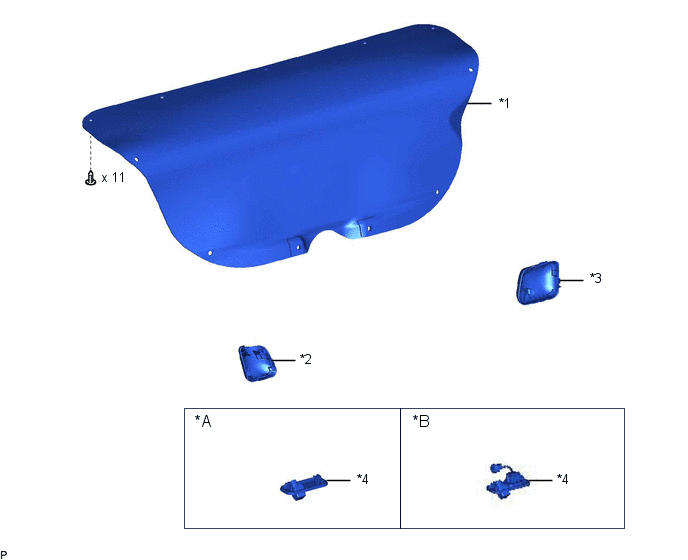

SCHEMA
|
*A | sans système de clé intelligente |
*B | avec système de clé intelligente |
|
*1 | CACHE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | CACHE LATERAL GAUCHE DE COMPARTIMENT A BAGAGES |
|
*3 | CACHE LATERAL DROIT DE COMPARTIMENT A BAGAGES |
*4 | ENSEMBLE DE CAMERA DE TELEVISION |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici
2. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES DROIT
Cliquer ici
3. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION
(a) sans système de clé intelligente:

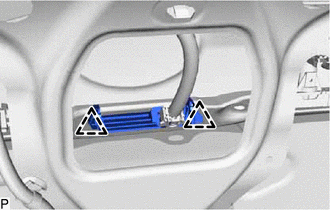

(1) Libérer les 2 agrafes.
| (2) Débrancher le connecteur pour déposer l'ensemble de caméra de télévision. |
|
(b) avec système de clé intelligente:
| (1) Libérer l'attache. |
|
| (2) Débrancher le connecteur. |
|
| (3) Libérer les 2 agrafes. |
|
| (4) Débrancher le connecteur pour déposer l'ensemble de caméra de télévision. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION
(a) sans système de clé intelligente:
(1) Brancher le connecteur.
(2) Engager les 2 agrafes pour reposer l'ensemble de caméra de télévision.
(b) avec système de clé intelligente:
(1) Brancher le connecteur.
(2) Engager les 2 agrafes pour reposer l'ensemble de caméra de télévision.
(3) Brancher le connecteur.
(4) Engager l'attache.
2. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
3. REPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES DROIT
Cliquer ici
4. REPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici
