Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

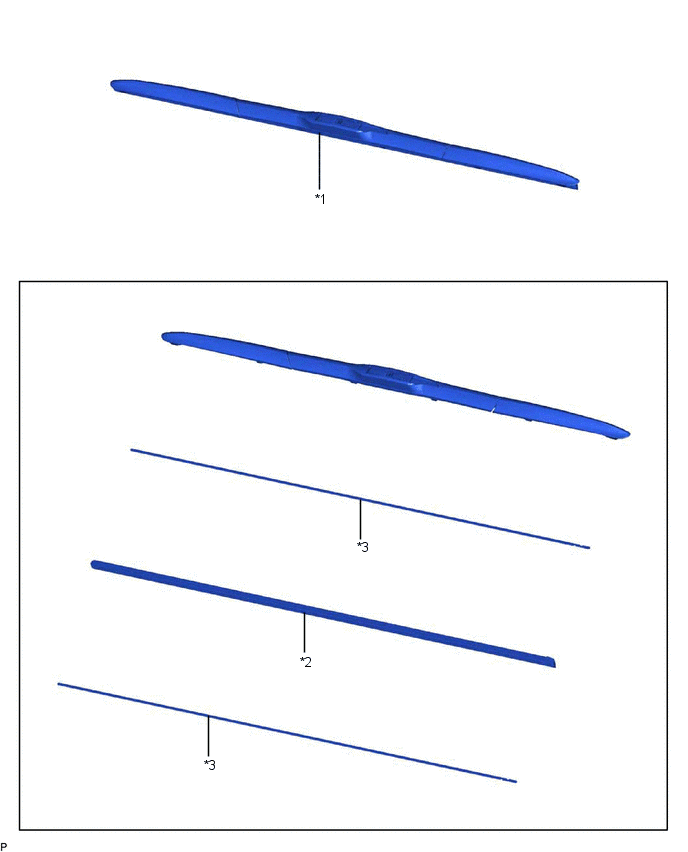

*1 | BALAI D'ESSUIE-GLACE AVANT |
*2 | CAOUTCHOUC D'ESSUIE-GLACE |
*3 | PLAQUE DE SOUTIEN DE CAOUTCHOUC D'ESSUIE-GLACE AVANT |
- | - |
Remplacement
REMPLACEMENT
PROCEDURE
1. DEPOSER LE BALAI D'ESSUIE-GLACE AVANT
(a) Tirer sur le support de balai d'essuie-glace avant.
*1 | Bras d'essuie-glace avant |
*2 | Balai d'essuie-glace avant |
*a | Support | - |
- |

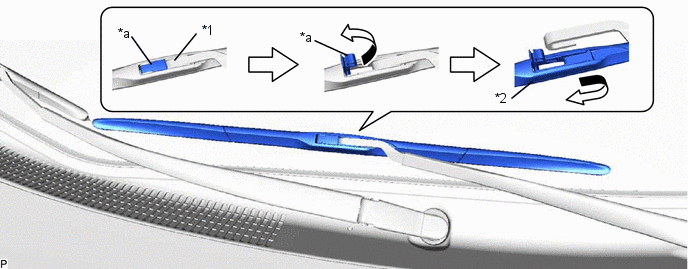

(b) Déposer le balai d'essuie-glace avant du bras d'essuie-glace avant comme indiqué sur le schéma.
REMARQUE:
Ne pas abaisser le bras d'essuie-glace avant lorsque le balai d'essuie-glace avant est déposé. L'extrémité du bras risquerait d'endommager la surface de vitre du pare-brise.
2. DEPOSER LE CAOUTCHOUC D'ESSUIE-GLACE
(a) Déposer le caoutchouc d'essuie-glace et les plaques de soutien de caoutchouc d'essuie-glace avant du balai d'essuie-glace avant. | |
(b) Déposer les 2 plaques de soutien du caoutchouc d'essuie-glace avant. |
|
3. REPOSER LE CAOUTCHOUC D'ESSUIE-GLACE
(a) Reposer les 2 plateaux de soutien de caoutchouc d'essuie-glace avant sur le caoutchouc d'essuie-glace. REMARQUE:
| |
(b) Reposer le caoutchouc d'essuie-glace sur le balai d'essuie-glace avant comme indiqué sur le schéma. REMARQUE: Enfoncer le caoutchouc d'essuie-glace avant et les plaques de soutien d'essuie-glace dans le balai d'essuie-glace avant avec force pour les engager correctement. | |
4. REPOSER LE BALAI D'ESSUIE-GLACE AVANT

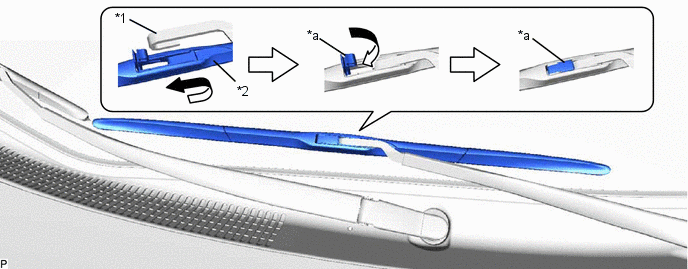

(a) Reposer le balai d'essuie-glace avant, comme indiqué sur le schéma.
*1 | Bras d'essuie-glace avant |
*2 | Balai d'essuie-glace avant |
*a | Support | - |
- |
(b) Reposer le support du balai d'essuie-glace avant.
