Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

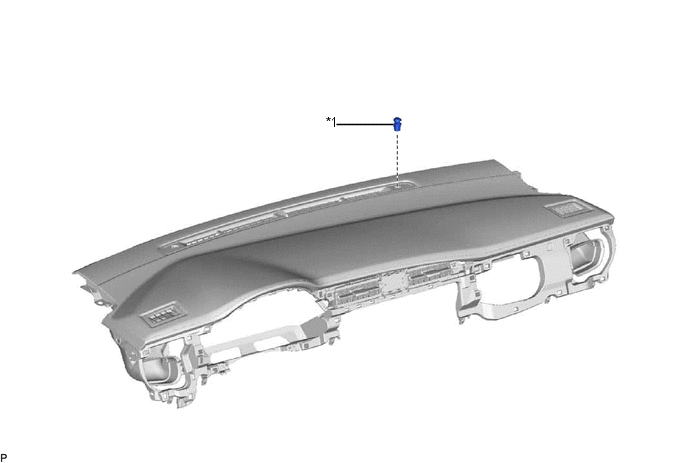

*1 | THERMISTANCE (DU CAPTEUR D'ENSOLEILLEMENT) DE REFROIDISSEUR |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER LA THERMISTANCE (CAPTEUR D'ENSOLEILLEMENT) DE REFROIDISSEUR
| (a) Débrancher le connecteur. |
|
(b) Libérer les 2 griffes et déposer la thermistance de refroidisseur (capteur d'ensoleillement).
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LA THERMISTANCE (DU CAPTEUR D'ENSOLEILLEMENT) DE REFROIDISSEUR
(a) Vérifier le faisceau de câbles.
(1) Débrancher le connecteur F2 de la thermistance de refroidisseur (capteur d'ensoleillement).
(2) Débrancher le connecteur E37 de l'ensemble d'amplificateur de climatisation.
(3) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F2-1 (SS+) - E37-30 (S5-1) |
En permanence | En dessous de 1 Ω |
|
F2-2 (SS-) - E37-33 (TSD) |
En permanence | En dessous de 1 Ω |
|
F2-1 (SS+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
F2-2 (SS-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
- Si la résistance n'est pas conforme aux spécifications, réparer le faisceau de câbles.
(4) Rebrancher le connecteur E37 de l'ensemble d'amplificateur de climatisation.
(5) Mettre le contacteur d'allumage en position ON.
(6) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
1 (SS+) - 2 (SS-) | Contacteur d'allumage en position OFF |
En dessous de 1 V |
|
1 (SS+) - 2 (SS-) | Contacteur d'allumage en position ON |
4,75 Ã 5,25 V |
- Si la tension n'est pas conforme aux spécifications, remplacer l'ensemble d'amplificateur de climatisation.
(b) Vérifier la thermistance de refroidisseur (capteur d'ensoleillement).
(1) Rebrancher le connecteur F2 de la thermistance de refroidisseur (capteur d'ensoleillement).
(2) Mettre le contacteur d'allumage en position ON.
| (3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
REMARQUE:
CONSEIL:
|
|
Repose
REPOSE
PROCEDURE
1. REPOSER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR D'ENSOLEILLEMENT)
(a) Engager les 2 griffes pour reposer la thermistance de refroidisseur (capteur d'ensoleillement).
(b) Brancher le connecteur.
2. REPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
