Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

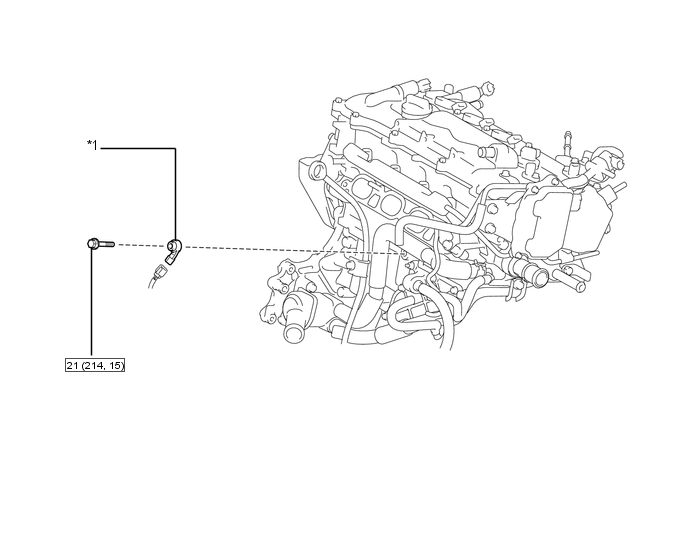

*1 | CAPTEUR DE CLIQUETIS |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE COLLECTEUR D'ADMISSION
Cliquer ici
2. DEPOSER LES CAPTEURS DE CLIQUETIS

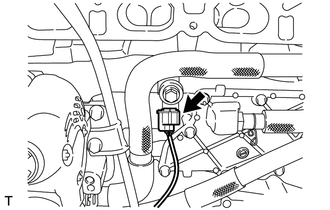

| (a) Débrancher le connecteur du capteur de cliquetis. |
|

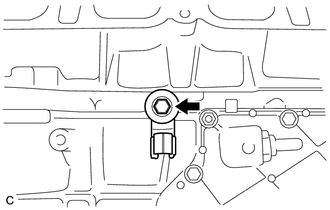

| (b) Déposer le boulon et le capteur de cliquetis du sous-ensemble de bloc-cylindres. REMARQUE: Si le capteur de cliquetis a subi un choc ou une chute, le remplacer. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CAPTEUR DE CLIQUETIS
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
1 - 2 | 25°C (77°F) |
120 à 280 kΩ |
Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de cliquetis.
Repose
REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE CLIQUETIS
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé le capteur de cliquetis.
Cliquer ici

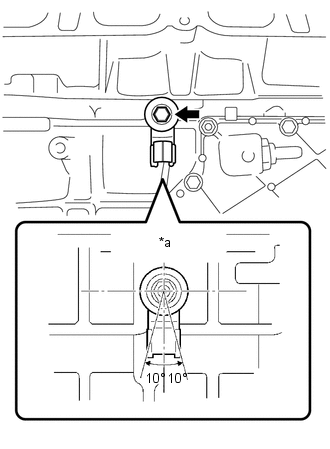

| (a) Poser le capteur de cliquetis sur le sous-ensemble de bloc-cylindres avec le boulon afin que la position de pose du capteur de cliquetis soit conforme au schéma. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} REMARQUE:
|
|
(b) Rebrancher le connecteur du capteur de cliquetis.
2. REPOSER LE COLLECTEUR D'ADMISSION
Cliquer ici
Repose
