Pieces Constitutives
PIECES CONSTITUTIVES

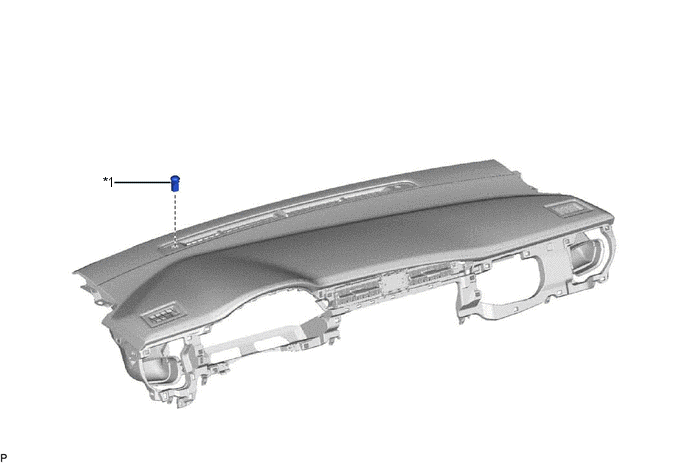

SCHEMA
*1 | CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE
(a) Débrancher le connecteur. | |

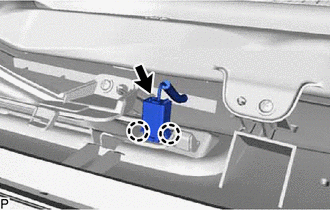

(b) Libérer les 2 griffes pour déposer le capteur de commande d'éclairage automatique.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE

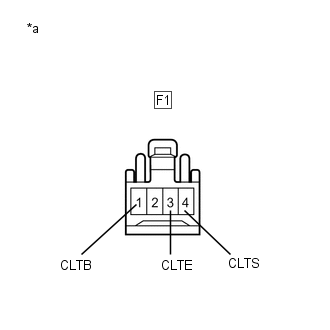

(a) Débrancher le connecteur F1 du capteur de commande d'éclairage automatique. |
|
(b) Mesurer le connecteur de tension et de résistance côté faisceau de câbles selon la(es) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
F1-1 (CLTB) - F1-3 (CLTE) |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
Contacteur d'allumage en position ON |
11 Ã 14 V |
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
F1-3 (CLTE) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement côté faisceau de câbles.
(c) Rebrancher le connecteur F1 du capteur de commande d'éclairage automatique. |
|

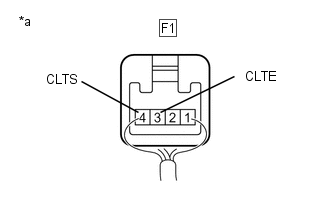

(d) Brancher un oscilloscope sur le connecteur de capteur de commande d'éclairage automatique.

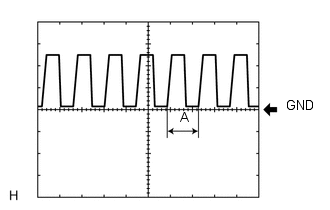

(e) Vérifier la forme d'onde. OK:
CONSEIL: Si l'éclairage ambiant devient plus fort, la largeur A s'amenuise. Si le résultat n'est pas conforme aux spécifications, le capteur de commande d'éclairage automatique peut présenter un dysfonctionnement. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE
(a) Engager les 2 griffes pour reposer le capteur de commande d'éclairage automatique.
(b) Brancher le connecteur.
2. REPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
Cliquer ici
