Pieces Constitutives
PIECES CONSTITUTIVES

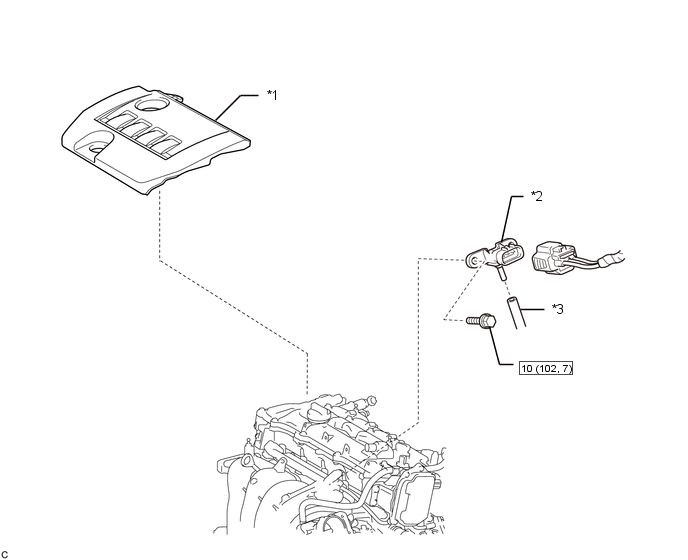

SCHEMA
*1 | CACHE-SOUPAPES N° 2 |
*2 | CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR) |
*3 | DURITE A DEPRESSION |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
2. DEPOSER LE CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
(a) Débrancher le connecteur de durite à dépression et du capteur de dépression (capteur de pression absolue au collecteur) du capteur de dépression (capteur de pression absolue au collecteur). | |
(b) Déposer le boulon et le capteur de dépression (capteur de pression absolue au collecteur).
Repose
REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
(a) Aligner la saillie du support de capteur de dépression avec l'orifice du capteur de dépression (capteur de pression absolue au collecteur). |
|
(b) Reposer le capteur de dépression (capteur de pression absolue au collecteur) à l'aide du boulon.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
(c) Brancher le connecteur de durite à dépression et du capteur de dépression (capteur de pression absolue au collecteur) sur le capteur de dépression (capteur de pression absolue au collecteur).
2. REPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
