Toyota Corolla - Revue Technique Automobile: Capteur De Rapport Air/carburant

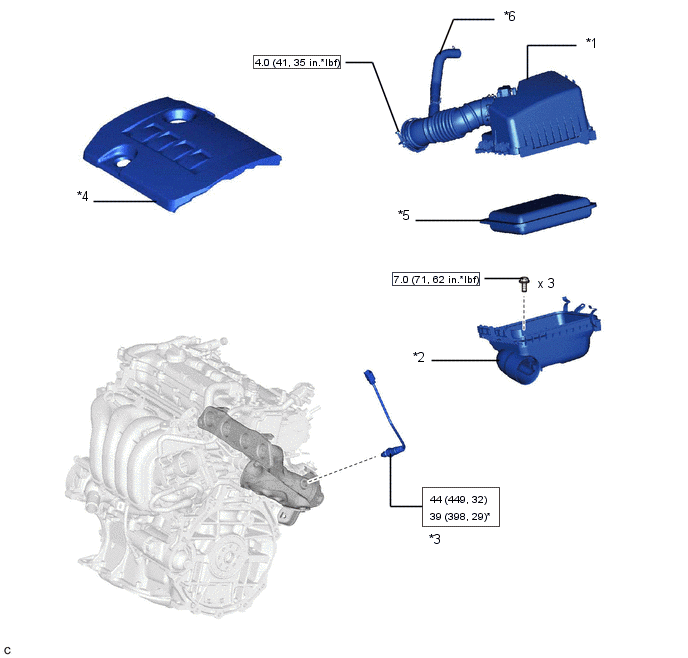

*1

COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

*2

SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR

*3

CAPTEUR DE RAPPORT AIR/CARBURANT

*4

CACHE-SOUPAPES N° 2

*5

SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR

*6

DURITE DE VENTILATION N° 2

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

*

Usage du SST requis

(a) Débrancher le câble du capteur de rapport air/carburant sur le support d'attache de faisceau de câbles.

(c) A l'aide du SST, déposer le capteur de rapport air/carburant du collecteur d'échappement.

SST: 09224-00010

REMARQUE:

Si le capteur de rapport air/carburant a subi un choc ou une chute, le remplacer.

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de rapport air/carburant.

(a) A l'aide du SST, reposer le capteur de rapport air/carburant sur le collecteur d'échappement.

SST: 09224-00010

Torque:

sans SST [couple (N*m (kgf*cm, lbf*pi))] :

44 N·m {449 kgf·cm, 32 ft·lbf}

avec SST [valeur indiquée par la clé dynamométrique (N*m (kgf*cm, lbf*pi))] :

39 N·m {398 kgf·cm, 29 ft·lbf}

REMARQUE:

Si le capteur de rapport air/carburant a subi un choc ou une chute, le remplacer.

CONSEIL:

• Le couple de serrage est valable à condition que le SST soit parallèle à la clé dynamométrique.
• La valeur de couple "avec SST" est valable lors de l'utilisation du SST avec une longueur de bras de levier de 30 mm (1,18 po).
• La valeur de couple "avec SST" est valable lors de l'utilisation d'une clé dynamométrique avec une longueur de bras de levier de 260 mm (10,2 po).
• En cas d'utilisation d'une clé dynamométrique d'une longueur différente, ou de raccord de la clé dynamométrique et du SST en oblique, se reporter aux valeurs de couple alternatives.
