Pieces Constitutives
PIECES CONSTITUTIVES

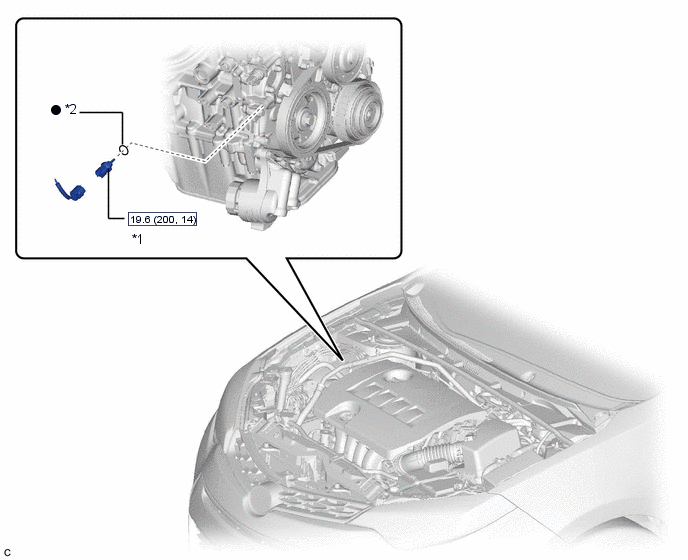

SCHEMA
|
*1 | CAPTEUR DE TEMPERATURE D'HUILE MOTEUR |
*2 | JOINT D'ETANCHEITE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CAPTEUR DE TEMPERATURE D'HUILE MOTEUR
(a) Débrancher le connecteur du capteur de température d'huile moteur.
| (b) A l'aide d'une clé à douille longue de 19 mm, déposer le capteur de température d'huile moteur du sous-ensemble de cache de chaîne de distribution. REMARQUE: Si un capteur de température d'huile moteur a subi un choc ou une chute, le remplacer. |
|
(c) Déposer le joint d'étanchéité du capteur de température d'huile moteur.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CAPTEUR DE TEMPERATURE D'HUILE MOTEUR
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
REMARQUE: En cas de vérification du capteur de température d'huile moteur dans l'eau, veiller à ne pas laisser l'eau entrer en contact avec les bornes. Après la vérification, essuyer l'eau présente sur le capteur de température d'huile moteur. Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de température de l'huile du moteur. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE TEMPERATURE D'HUILE MOTEUR
(a) Reposer un joint d'étanchéité neuf sur le capteur de température d'huile du moteur.
(b) A l'aide d'une clé à douille longue de 19 mm, reposer le capteur de température d'huile moteur sur le sous-ensemble de cache de chaîne de distribution.
Torque:
19,6 N·m {200 kgf·cm, 14 ft·lbf}
(c) Brancher le connecteur du capteur de température d'huile moteur.
