Pieces Constitutives
PIECES CONSTITUTIVES

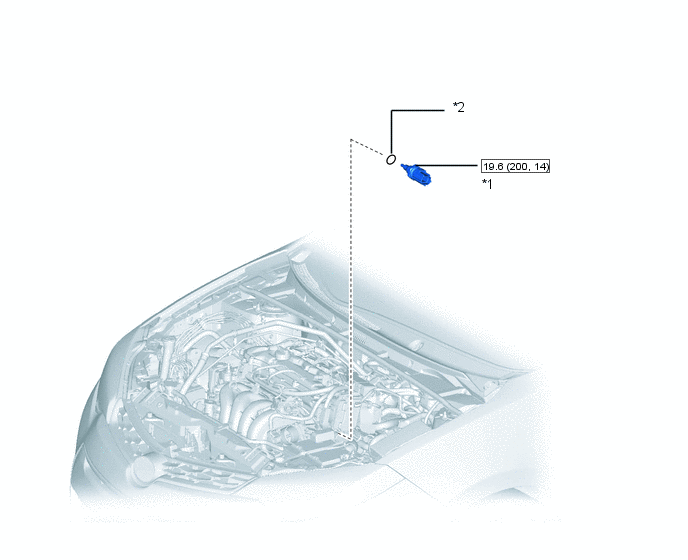

SCHEMA

*1 | CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR |
*2 | JOINT D'ETANCHEITE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DECHARGER LA PRESSION DU SYSTEME DE CARBURANT
Cliquer ici
2. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
3. DEPOSER L'ENSEMBLE D'INJECTEUR DE CARBURANT
Cliquer ici
4. DEPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
(a) A l'aide d'une clé à écrou de raccord de 19 mm, retirer le capteur de température du liquide de refroidissement du moteur du sous-ensemble de culasse. REMARQUE: Si le capteur de température du liquide de refroidissement du moteur a subi un choc ou une chute, le remplacer. |
|
(b) Déposer le joint d'étanchéité du capteur de température du liquide de refroidissement du moteur.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR

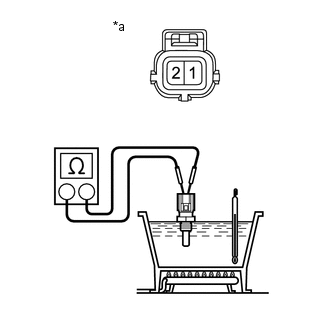

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
REMARQUE: En cas de vérification du capteur de température du liquide de refroidissement du moteur dans l'eau, veiller à ne pas laisser l'eau entrer en contact avec les bornes. Après la vérification, essuyer l'eau présente sur le capteur de température de liquide de refroidissement de moteur. Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de température du liquide de refroidissement du moteur. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
CONSEIL:
Effectuer la procédure "Vérification après réparation" après avoir remplacé le capteur de température du liquide de refroidissement du moteur.
Cliquer ici
(a) Poser un joint d'étanchéité neuf sur le capteur de température du liquide de refroidissement du moteur.

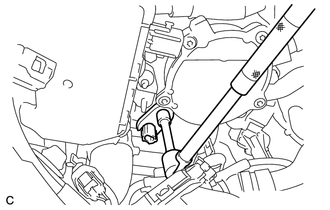

(b) A l'aide d'une clé à écrou de 19 mm, reposer le capteur de température du liquide de refroidissement du moteur sur le sous-ensemble de culasse.
Torque:
19,6 N·m {200 kgf·cm, 14 ft·lbf}
REMARQUE:
- Si le capteur de température du liquide de refroidissement du moteur a subi un choc ou une chute, le remplacer.
- Utiliser la formule de compensation de valeur de couple pour calculer
la valeur de couple à utiliser lorsqu'une clé dynamométrique est
combinée à un outil tel qu'une clé à écrou de raccord.
Cliquer ici
2. REPOSER L'ENSEMBLE D'INJECTEUR DE CARBURANT
Cliquer ici
3. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
4. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT
Cliquer ici
5. EFFECTUER L'INITIALISATION
(a) Effectuer la procédure "Vérification après réparation" après avoir remplacé le capteur de température du liquide de refroidissement du moteur.
Cliquer ici
