DESCRIPTION
Ce circuit fournit l'alimentation électrique permettant de faire fonctionner l'ensemble de récepteur de navigation.

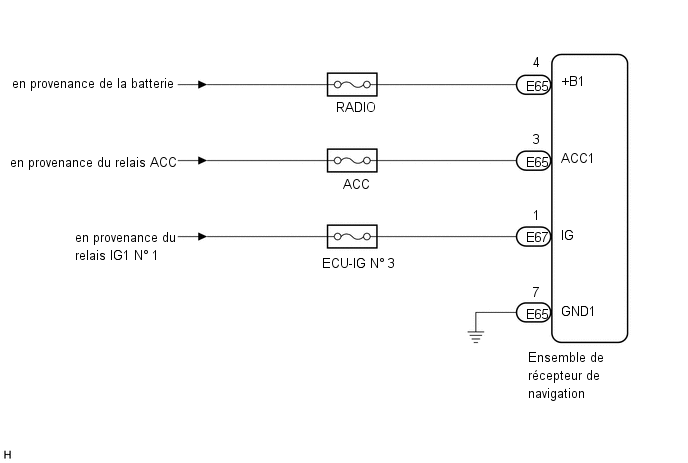

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE DE RECEPTEUR DE NAVIGATION) |
(a) Débrancher les connecteurs E65 et E67 de l'ensemble de récepteur de navigation.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E65-7 (GND1) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E65-4 (+B1) - E65-7 (GND1) |
En permanence | 11 Ã 14 V |
E65-3 (ACC1) - E65-7 (GND1) |
Contacteur d'allumage en position ACC |
11 Ã 14 V |
E67-1 (IG) - E65-7 (GND1) |
Contacteur d'allumage en position ON |
11 Ã 14 V |
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
Circuit du micro entre le micro et l'ensemble de récepteur de navigation
DESCRIPTION L'ensemble de récepteur de navigation et l'ensemble d'éclairage de lecture (ensemble de micro de téléphone) sont branchés entre eux à l'aide des lignes de signaux de détect ...
