DESCRIPTION
Il s'agit du circuit d'alimentation électrique permettant de faire fonctionner l'ensemble de récepteur de radio et d'affichage.

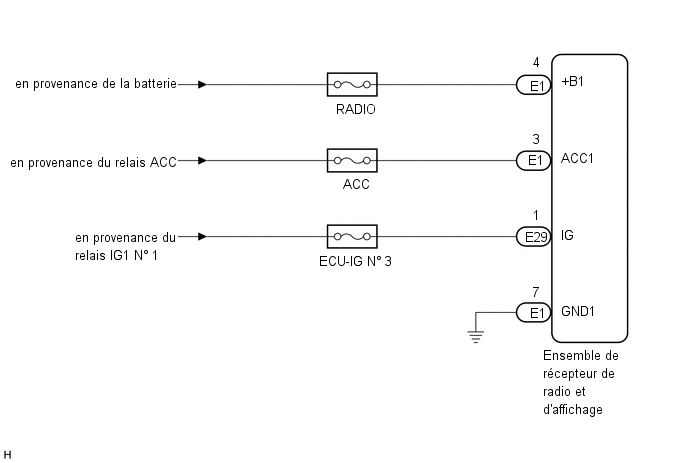

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE DE RECEPTEUR DE RADIO ET DE SYSTEME D'AFFICHAGE) |
(a) Débrancher les connecteurs E1 et E29 de l'ensemble de récepteur de radio et de système d'affichage.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E1-7 (GND1) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E1-4 (+B1) - E1-7 (GND1) |
En permanence | 11 Ã 14 V |
E1-3 (ACC1) - E1-7 (GND1) |
Contacteur d'allumage en position ACC |
11 Ã 14 V |
E29-1 (IG) - E1-7 (GND1) |
Contacteur d'allumage en position ON |
11 Ã 14 V |
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
