DESCRIPTION
L'ensemble de combiné d'instruments reçoit les informations relatives au contacteur des clignotants et commande l'éclairage des clignotants.

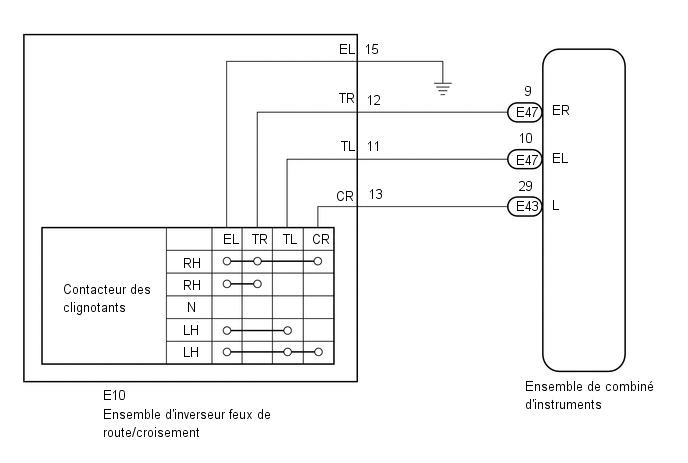

SCHEMA DE CABLAGE
PROCEDURE
|
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.
(e) Relever les valeurs affichées par le Techstream.
Body Electrical > Combination Meter > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Turn Signal Switch (Right) |
Signal de contacteur des clignotants (droit) |
ON ou OFF | ON: Contacteur de clignotant (droit) en position ON OFF: Contacteur de clignotant (droit) en position OFF |
- |
| Turn Signal Switch (Left) |
Signal de contacteur de clignotant (gauche) |
ON ou OFF | ON: Contacteur de clignotant (gauche) en position ON OFF: Contacteur de clignotant (gauche) en position OFF |
- |
| Turn Switch Signal (Full Turn) |
Signal du contacteur des clignotants (virage complet) |
ON ou OFF | ON: Contacteur des clignotants (gauche ou droit) en position ON OFF: Contacteur des clignotants (gauche et droit) en position OFF |
- |
|
Affichage du tester |
|---|
|
Turn Signal Switch (Right) |
|
Turn Signal Switch (Left) |
|
Turn Switch Signal (Full Turn) |
OK:
Les conditions normales énumérées ci-dessus s'affichent.
| OK |  | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
|
2. | VERIFIER L'ENSEMBLE D'INVERSEUR FEUX DE ROUTE/CROISEMENT |
(a) Déposer l'ensemble d'inverseur feux de route/croisement.
Cliquer ici
| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| INCORRECT | | REMPLACER L'ENSEMBLE D'INVERSEUR FEUX DE ROUTE/CROISEMENT |
|
|
3. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'INVERSEUR FEUX DE ROUTE/CROISEMENT - ENSEMBLE DE COMBINE D'INSTRUMENTS) |
(a) Débrancher les connecteurs E43 et E47 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
E10-12 (TR) - E47-9 (ER) |
En permanence | En dessous de 1 Ω |
|
E10-11 (TL) - E47-10 (EL) |
En permanence | En dessous de 1 Ω |
|
E10-13 (CR) - E43-29 (L) |
En permanence | En dessous de 1 Ω |
|
E10-15 (EL) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
|
E47-9 (ER) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E47-10 (EL) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E43-29 (L) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
