DESCRIPTION
Lorsque l'ensemble de contacteur ECO est mis en position ON, l'ensemble d'amplificateur de climatisation reçoit un signal d'activation d'ensemble de contacteur ECO et commande la climatisation de manière à réduire la consommation de carburant.

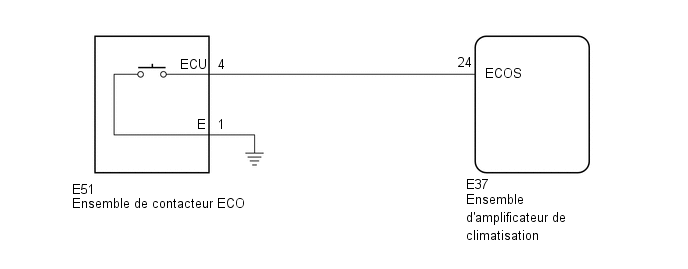

SCHEMA DE CABLAGE
PROCEDURE
1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Data List.
(e) Vérifier les valeurs en se reportant au tableau ci-dessous.
Body Electrical > Air Conditioner > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
ECO Switch | Ensemble de contacteur ECO |
OFF ou ON | OFF: Ensemble de contacteur ECO en position OFF (lorsque le contacteur n'est pas enfoncé) ON: ensemble de contacteur ECO en position ON (lorsque le contacteur est enfoncé) |
- |
Affichage du tester |
---|
ECO Switch |
OK:
La condition de l'ensemble de contacteur ECO affichée sur le Techstream change conformément au fonctionnement réel du contacteur.
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
2. |

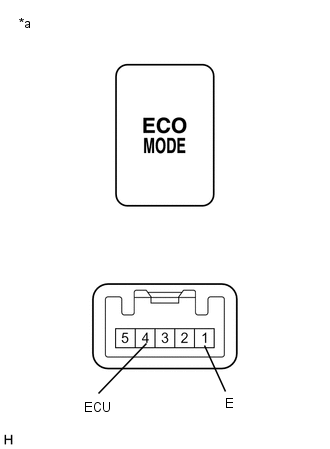

VERIFIER L'ENSEMBLE DE CONTACTEUR ECO |
(a) Déposer l'ensemble de contacteur ECO.
Cliquer ici
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT | REMPLACER L'ENSEMBLE DE CONTACTEUR ECO |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR ECO - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
(a) Débrancher le connecteur E37 de l'ensemble d'amplificateur de climatisation.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E37-24 (ECOS) - E51-4 (ECU) |
En permanence | En dessous de 1 Ω |
E37-24 (ECOS) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR ECO - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E51-1 (E) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
OK | REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
