Toyota Corolla - Revue Technique Automobile: Circuit de haut-parleur

DESCRIPTION

S'il y a un court-circuit au niveau d'un haut-parleur, l'ensemble de récepteur de radio et d'affichage le détecte et cesse d'émettre vers les haut-parleurs.

Par conséquent, aucun son ne provient des haut-parleurs, même s'il n'y a aucun dysfonctionnement dans l'ensemble de récepteur de radio et d'affichage ou les haut-parleurs.

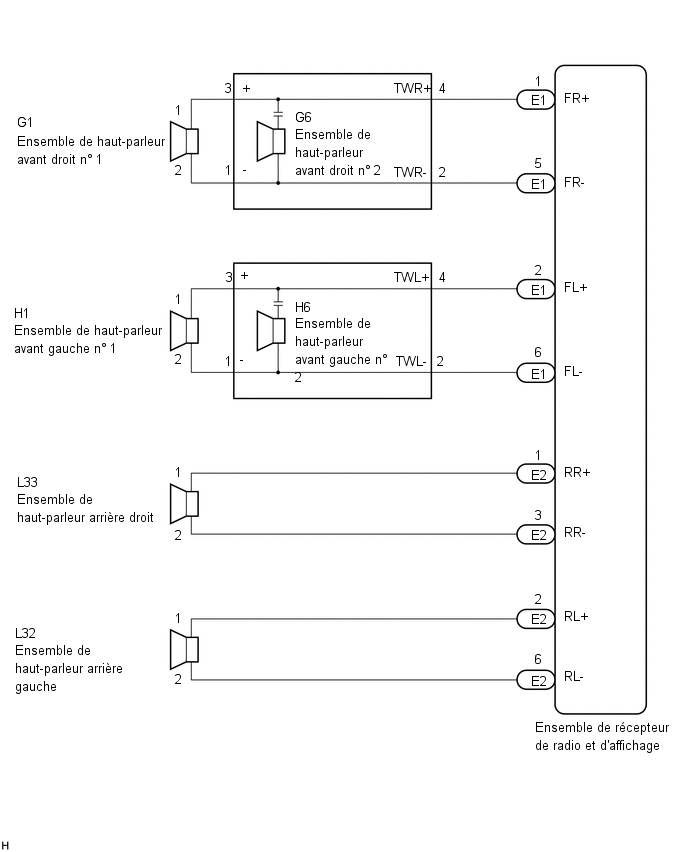

SCHEMA DE CABLAGE

PROCEDURE

1.	VERIFIER LE HAUT-PARLEUR (VERIFICATION DE FONCTIONNEMENT)

(a) Sélectionner l'écran "System Check Mode". Se reporter à la vérification SP dans la vérification du fonctionnement. Cliquer ici

(b) Effectuer la vérification de l'opération décrite ci-dessus et identifier le haut-parleur qui ne fonctionne pas.

Résultat:

Le haut-parleur ne fonctionne pas	Passer au point
Ensemble de haut-parleur avant n° 1 ou ensemble de haut-parleur avant n° 2	A
Ensemble de haut-parleur arrière	B

CONSEIL:

Si aucun son ne peut pas être entendu à partir des haut-parleurs, les vérifier tous.

B

PASSER AU POINT 6

A

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE - ENSEMBLE DE HAUT-PARLEUR AVANT N° 1 - ENSEMBLE DE HAUT-PARLEUR AVANT N° 2)

(a) Débrancher le connecteur E1 de l'ensemble de récepteur de radio et d'affichage.

(b) Débrancher les connecteurs G1 et H1 d'ensemble de haut-parleur avant n° 1.

(c) Débrancher les connecteurs G6 et H6 d'ensemble de haut-parleur avant n° 2.

(d) Mesurer la résistance entre chacun des ensembles de haut-parleur avant n° 2 et l'ensemble de récepteur de radio et d'affichage pour rechercher une éventuelle coupure de circuit dans le faisceau de câbles.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
E1-1 (FR+) - G6-4 (TWR+)	En permanence	En dessous de 1 Ω
E1-5 (FR-) - G6-2 (TWR-)	En permanence	En dessous de 1 Ω
E1-2 (FL+) - H6-4 (TWL+)	En permanence	En dessous de 1 Ω
E1-6 (FL-) - H6-2 (TWL-)	En permanence	En dessous de 1 Ω

(e) Mesurer la résistance entre chacun des ensembles de haut-parleurs avant n° 1 et des ensembles de haut-parleurs avant n° 2 pour rechercher une éventuelle coupure de circuit dans le faisceau de câbles.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
G1-1 - G6-3 (+)	En permanence	En dessous de 1 Ω
G1-2 - G6-1 (-)	En permanence	En dessous de 1 Ω
H1-1 - H6-3 (+)	En permanence	En dessous de 1 Ω
H1-2 - H6-1 (-)	En permanence	En dessous de 1 Ω

(f) Mesurer la résistance entre l'ensemble de récepteur de radio et d'affichage et la masse de carrosserie pour vérifier la présence de court-circuit au niveau du faisceau de câbles.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
E1-1 (FR+) - Masse de carrosserie	En permanence	10 kΩ minimum
E1-5 (FR-) - Masse de carrosserie	En permanence	10 kΩ minimum
E1-2 (FL+) - Masse de carrosserie	En permanence	10 kΩ minimum
E1-6 (FL-) - Masse de carrosserie	En permanence	10 kΩ minimum

(g) Mesurer la résistance entre chacun des ensembles de haut-parleur avant n° 2 et la masse de carrosserie pour rechercher un éventuel court-circuit dans le faisceau de câbles.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
G6-3 (+) - Masse de carrosserie	En permanence	10 kΩ minimum
G6-1 (-) - Masse de carrosserie	En permanence	10 kΩ minimum
H6-3 (+) - Masse de carrosserie	En permanence	10 kΩ minimum
H6-1 (-) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.	VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

(a) Déposer l'ensemble de haut-parleur avant n° 1.

Cliquer ici

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée 1 - 2 En permanence 3,2 à 4,8 Ω

*a Pièce constitutive sans faisceau de câbles branché (ensemble de haut-parleur avant n° 1)

INCORRECT

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

OK

4.	VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

(a) Déposer l'ensemble de haut-parleur avant n° 2.

Cliquer ici

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée 4 (TWR+) - 2 (TWR-) En permanence 10 kΩ minimum 3 (+) - 4 (TWR+) En permanence En dessous de 1 Ω 1 (-) - 2 (TWR-) En permanence En dessous de 1 Ω 4 (TWL+) - 2 (TWL-) En permanence 10 kΩ minimum 3 (+) - 4 (TWL+) En permanence En dessous de 1 Ω 1 (-) - 2 (TWL-) En permanence En dessous de 1 Ω

*A pour côté droit *B pour côté gauche *a Pièce constitutive sans faisceau de câbles branché (ensemble de haut-parleur avant n° 2)

INCORRECT

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

OK

5.	REMPLACER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

(a) S'assurer que le dysfonctionnement disparaît lorsqu'un haut-parleur en bon état est posé.

Cliquer ici

OK:

Le dysfonctionnement disparaît.

CONSEIL:

• Brancher tous les connecteurs qui ont été débranchés sur les ensembles de haut-parleur avant n° 2.
• Si l'ensemble de haut-parleur avant droit ou gauche n° 2 semble défectueux, vérifier en interchangeant les deux haut-parleurs.
• Procéder à la vérification décrite ci-dessus pour les côtés droit et gauche.

OK

FIN

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

6.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO ET DE SYSTEME D'AFFICHAGE - ENSEMBLE DE HAUT-PARLEUR ARRIERE)

(a) Débrancher le connecteur E2 de l'ensemble de récepteur de radio et d'affichage.

(b) Débrancher les connecteurs L32 et L33 de l'ensemble de haut-parleur arrière.

(c) Mesurer la résistance entre chacun des ensembles de haut-parleur arrière et l'ensemble de récepteur de radio et d'affichage pour rechercher une éventuelle coupure de circuit dans le faisceau de câbles.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
E2-1 (RR+) - L33-1	En permanence	En dessous de 1 Ω
E2-3 (RR-) - L33-2	En permanence	En dessous de 1 Ω
E2-2 (RL+) - L32-1	En permanence	En dessous de 1 Ω
E2-6 (RL-) - L32-2	En permanence	En dessous de 1 Ω

(d) Mesurer la résistance entre l'ensemble de récepteur de radio et d'affichage et la masse de carrosserie pour vérifier la présence de court-circuit au niveau du faisceau de câbles.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
E2-1 (RR+) - Masse de carrosserie	En permanence	10 kΩ minimum
E2-3 (RR-) - Masse de carrosserie	En permanence	10 kΩ minimum
E2-2 (RL+) - Masse de carrosserie	En permanence	10 kΩ minimum
E2-6 (RL-) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

7.	VERIFIER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

(a) Retirer l'ensemble de haut-parleur arrière

Cliquer ici

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée 1 - 2 En permanence 3,2 à 4,8 Ω

*a Pièce constitutive sans faisceau de câbles branché (ensemble de haut-parleur arrière)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE
