DESCRIPTION
Lorsque le système antivol passe de l'état armé à l'état de retentissement de l'alarme, l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) transmet un signal commandant le déclenchement de l'ensemble d'avertisseur sonore à intervalles de 0,4 seconde.

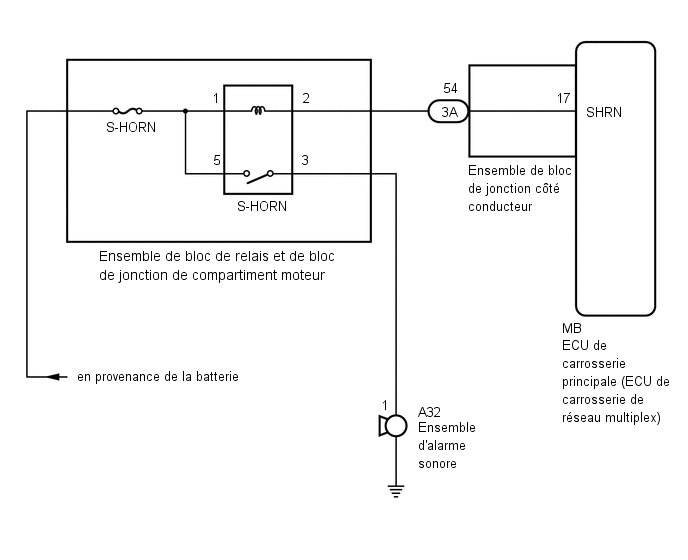

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
| 1. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (SECURITY HORN) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Main Body > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Security Horn | Ensemble d'alarme sonore |
OFF / ON | - |
|
Affichage du tester |
|---|
|
Security Horn |
OK:
L'ensemble d'alarme sonore retentit et s'arrête conformément à la commande du Techstream.
| OK |  | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
| 2. |
VERIFIER L'ENSEMBLE D'ALARME SONORE |
(a) Déposer l'ensemble d'alarme sonore.
Cliquer ici
(b) Vérifier l'ensemble d'alarme sonore.
Cliquer ici
| INCORRECT | | REMPLACER L'ENSEMBLE D'ALARME SONORE |
|
| 3. |

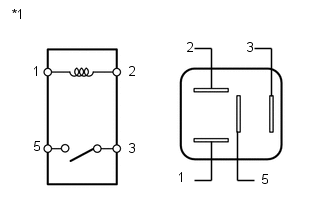

VERIFIER LE RELAIS S-HORN |
| (a) Enlever le relais S-HORN du bloc de relais de compartiment moteur et de l'ensemble de bloc de jonction. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
3 - 5 | Tension de batterie non appliquée entre les bornes 1 et 2 |
10 kΩ minimum |
|
3 - 5 | Tension de batterie appliquée entre les bornes 1 et 2 |
En dessous de 1 Ω |
| INCORRECT | | REMPLACER LE RELAIS S-HORN |
|
| 4. |
VERIFIER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR |
(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
Cliquer ici
|

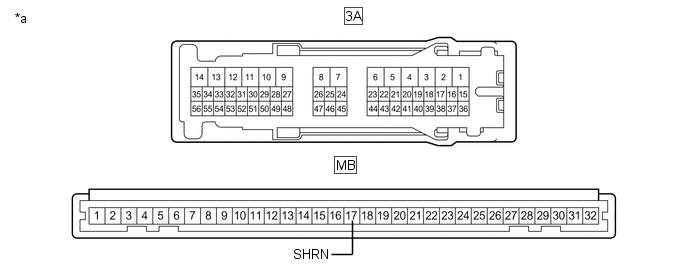

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction côté conducteur) |
- | - |
(b) Débrancher le connecteur 3A de l'ensemble de bloc de jonction côté conducteur.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
3A-54 - MB-17 (SHRN) |
En permanence | En dessous de 1 Ω |
| INCORRECT | | REMPLACER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR |
|
| 5. |

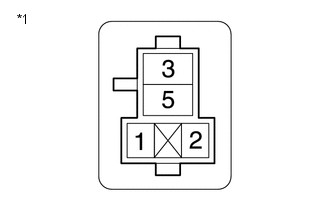

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BATTERIE - RELAIS S-HORN) |
| (a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS S-HORN - ENSEMBLE D'ALARME SONORE) |
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 7. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS S-HORN - ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR) |
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| OK | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
