DESCRIPTION
Dans ce circuit, l'ensemble de compresseur avec poulie (électrovanne de compresseur) reçoit un signal de demande de compression du réfrigérant provenant de l'ensemble d'amplificateur de climatisation.
A partir de ce signal, l'ensemble de compresseur avec poulie (électrovanne de compresseur) modifie le degré de compression.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Mémoire |
---|---|---|---|---|
B1451 | Circuit de l'électrovanne de compresseur |
Coupure ou court-circuit dans le circuit de l'électrovanne de compresseur (avec système de refroidissement) |
| - |

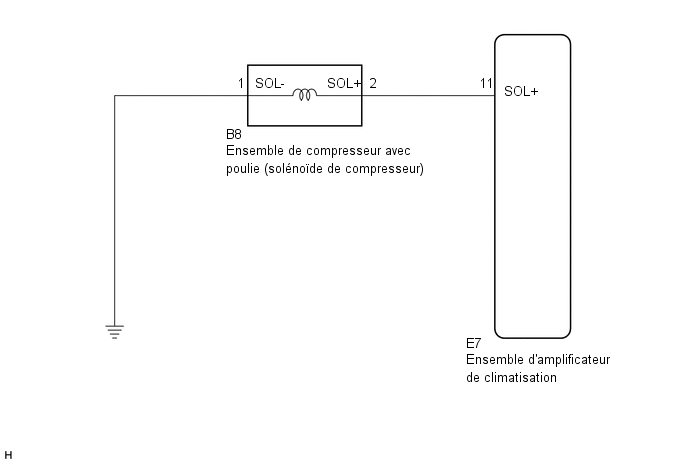

SCHEMA DE CABLAGE
PROCEDURE
1. |
VERIFIER L'ENSEMBLE DE COMPRESSEUR AVEC POULIE (ELECTROVANNE DE COMPRESSEUR) |
(a) Débrancher le connecteur B8 de l'ensemble de compresseur avec poulie (électrovanne de compresseur). |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
1 (SOL-) - 2 (SOL+) | 20°C (68°F) |
10,1 à 11,1 Ω |
INCORRECT | REMPLACER L'ENSEMBLE DE COMPRESSEUR AVEC POULIE (ELECTROVANNE DE COMPRESSEUR) |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMPRESSEUR AVEC POULIE (ELECTROVANNE DE COMPRESSEUR) - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
B8-1 (SOL-) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION - ENSEMBLE DE COMPRESSEUR AVEC POULIE (ELECTROVANNE DE COMPRESSEUR)) |
(a) Débrancher le connecteur E7 de l'ensemble d'amplificateur de climatisation.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E7-11 (SOL+) - B8-2 (SOL+) |
En permanence | En dessous de 1 Ω |
E7-11 (SOL+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
Résultat:
Résultat | Passer au point |
---|---|
INCORRECT | A |
OK (lorsque la recherche de pannes est effectuée sur base du Tableau des symptômes de problèmes) |
B |
OK (lorsque la recherche de pannes est effectuée sur la base de DTC) |
C |
A | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
B | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
C | REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
