DESCRIPTION
1, pour 2ZR-FEDans ce circuit, l'ensemble de compresseur avec poulie (électrovanne de compresseur) reçoit un signal de demande de compression du réfrigérant provenant de l'ensemble d'amplificateur de climatisation.
A partir de ce signal, l'ensemble de compresseur avec poulie (électrovanne de compresseur) modifie le degré de compression.
2, pour 2ZR-FAEDans ce circuit, l'ensemble de compresseur de refroidisseur (électrovanne de compresseur) reçoit un signal de demande de compression du réfrigérant provenant de l'ensemble d'amplificateur de climatisation.
A partir de ce signal, l'ensemble de compresseur de refroidisseur (électrovanne de compresseur) modifie le degré de compression.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Mémoire |
|---|---|---|---|---|
|
B1451/51 | Circuit de l'électrovanne de compresseur |
Coupure ou court-circuit dans le circuit de l'électrovanne de compresseur |
| - |
- *1: pour 2ZR-FE
- *2: pour 2ZR-FAE

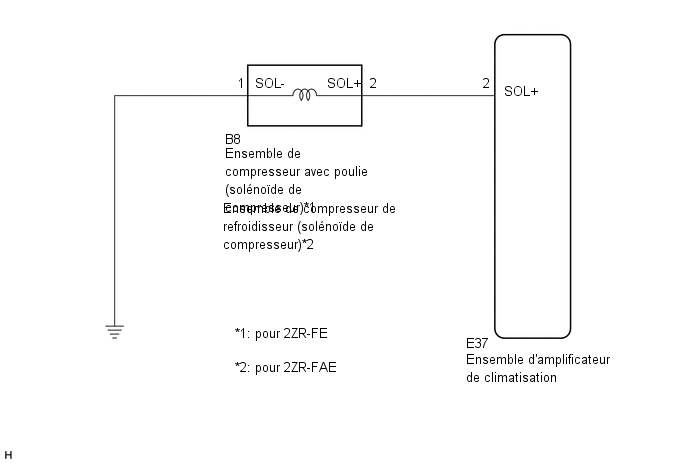

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
CONFIRMER LE MODELE |
(a) Sélectionner le modèle à vérifier.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
pour 2ZR-FE | A |
|
pour 2ZR-FAE | B |
| B |
| PASSER AU POINT 5 |
|
| 2. |
VERIFIER L'ENSEMBLE DE COMPRESSEUR AVEC POULIE (ELECTROVANNE DE COMPRESSEUR) |
(a) Débrancher le connecteur B8 de l'ensemble de compresseur avec poulie (électrovanne de compresseur).
| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| INCORRECT | | REMPLACER L'ENSEMBLE DE COMPRESSEUR AVEC POULIE (ELECTROVANNE DE COMPRESSEUR) |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMPRESSEUR AVEC POULIE (ELECTROVANNE DE COMPRESSEUR) - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
B8-1 (SOL-) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMPRESSEUR AVEC POULIE - (ELECTROVANNE DE COMPRESSEUR) - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
(a) Débrancher le connecteur E37 de l'ensemble d'amplificateur de climatisation.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E37-2 (SOL+) - B8-2 (SOL+) |
En permanence | En dessous de 1 Ω |
|
E37-2 (SOL+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
INCORRECT | A |
|
OK (lorsque la recherche de pannes est effectuée sur la base du Tableau des symptômes de problèmes) |
B |
| OK (lorsque la recherche de pannes est effectuée sur la base de DTC) |
C |
| A |
| REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| B |
| PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| C |
| REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
| 5. |
VERIFIER L'ENSEMBLE DE COMPRESSEUR DE REFROIDISSEUR (ELECTROVANNE DE COMPRESSEUR) |
(a) Débrancher le connecteur B8 de l'ensemble de compresseur de refroidisseur (électrovanne de compresseur).
| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| INCORRECT | | REMPLACER L'ENSEMBLE DE COMPRESSEUR DE REFROIDISSEUR (ELECTROVANNE DE COMPRESSEUR) |
|
| 6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DU COMPRESSEUR DE REFROIDISSEUR (ELECTROVANNE DE COMPRESSEUR) - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
B8-1 (SOL-) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 7. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DU COMPRESSEUR DE REFROIDISSEUR (ELECTROVANNE DE COMPRESSEUR) - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
(a) Débrancher le connecteur E37 de l'ensemble d'amplificateur de climatisation.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E37-2 (SOL+) - B8-2 (SOL+) |
En permanence | En dessous de 1 Ω |
|
E37-2 (SOL+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
INCORRECT | A |
|
OK (lorsque la recherche de pannes est effectuée sur la base du Tableau des symptômes de problèmes) |
B |
| OK (lorsque la recherche de pannes est effectuée sur la base de DTC) |
C |
| A |
| REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| B |
| PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| C |
| REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
