DESCRIPTION
L'écriture de la carte d'assistance peut être effectuée après avoir sélectionné la fonction de vérification du signal en branchant les bornes TS et CG du DLC3 à l'aide du SST (cf. page ).
Cliquer ici

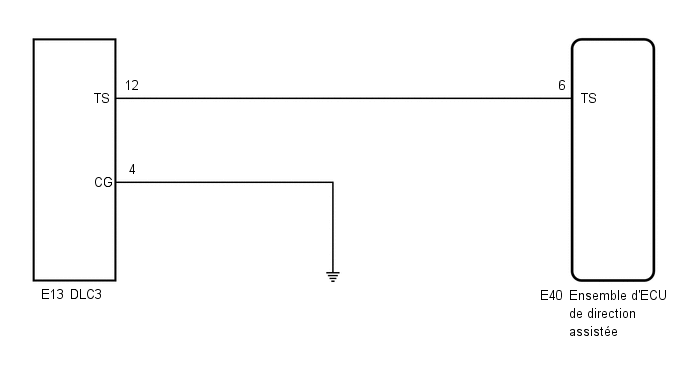

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Si l'ensemble d'ECU de direction assistée a été remplacé, effectuer l'écriture de carte d'assistance et le calibrage du point zéro du capteur de couple.
Cliquer ici
PROCEDURE
| 1. |
VERIFIER DLC3 |
| (a) Mettre le contacteur d'allumage en position ON. |
|
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E13-12 (TS) - E13-4 (CG) |
Contacteur d'allumage en position ON |
9 Ã 16 V |
| OK |  | REMPLACER L'ENSEMBLE D'ECU DE DIRECTION ASSISTEE |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE L'ECU DE DIRECTION ASSISTEE - TS de DLC3) |
(a) Débrancher le connecteur E40 de l'ensemble d'ECU de direction assistée.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E13-12 (TS) - E40-6 (TS) |
En permanence | En dessous de 1 Ω |
|
E13-12 (TS) ou E40-6 (TS) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CG du DLC3 - MASSE DE CARROSSERIE) |
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
CONSEIL: Si la recherche de pannes a été effectuée conformément au tableau des symptômes de problèmes, se reporter aux indications du tableau et passer au point suivant avant de remplacer la pièce. Cliquer ici
|
|
| OK | | REMPLACER L'ENSEMBLE D'ECU DE DIRECTION ASSISTEE |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
