DESCRIPTION
L'ensemble de contacteur d'avertissement de déverrouillage s'active lorsque la clé est introduite dans le barillet de contact et se désactive lorsque la clé est retirée.

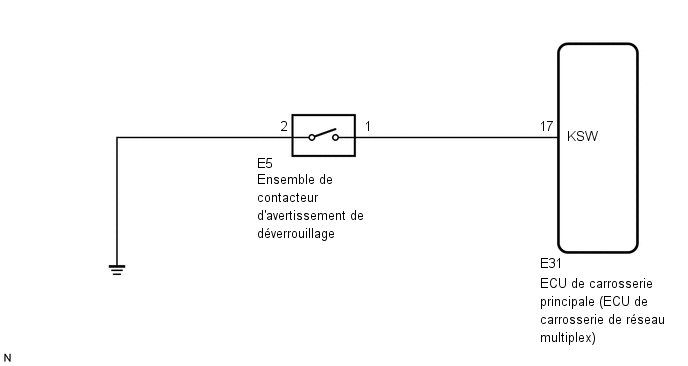

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (KEY UNLOCK WARNING SW) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Main Body > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Key Unlock Warning SW | Contacteur d'avertissement de déverrouillage |
ON ou OFF | ON: Clé introduite dans le barillet de contact OFF: La clé est retirée du barillet de contact |
- |
|
Affichage du tester |
|---|
|
Key Unlock Warning SW |
OK:
Lorsque la clé se trouve dans le barillet de contact, le message "ON" s'affiche à l'écran.
| OK |  | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 2. |
VERIFIER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
(a) Déposer l'ensemble de contacteur d'avertissement de déverrouillage.
Cliquer ici
(b) Vérifier l'ensemble de contacteur d'avertissement de déverrouillage.
Cliquer ici
| INCORRECT | | REMPLACER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) - ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE - MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur E31 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E31-17 (KSW) - E5-1 | En permanence |
En dessous de 1 Ω |
|
E31-17 (KSW) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E5-1 - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E5-2 - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| OK | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
