DESCRIPTION
avec toit ouvrant- L'ensemble de récepteur de radio et d'affichage et l'ensemble d'éclairage de lecture (ensemble de micro de téléphone) sont branchés entre eux à l'aide des lignes de signaux de détection de connexion de micro.
- Grâce à ce circuit, l'ensemble de récepteur de radio et d'affichage envoie l'alimentation électrique à l'ensemble d'éclairage de lecture (ensemble de micro de téléphone), et l'ensemble d'éclairage de lecture (ensemble de micro de téléphone) envoie les signaux du micro à l'ensemble de récepteur de radio et d'affichage
- L'ensemble de récepteur de radio et d'affichage et l'ensemble de micro de téléphone sont branchés entre eux à l'aide des lignes de signaux de détection de connexion de micro.
- Grâce à ce circuit, l'ensemble de récepteur de radio et d'affichage envoie l'alimentation électrique à l'ensemble de micro de téléphone, et l'ensemble de micro de téléphone envoie les signaux du micro à l'ensemble de récepteur de radio et d'affichage.

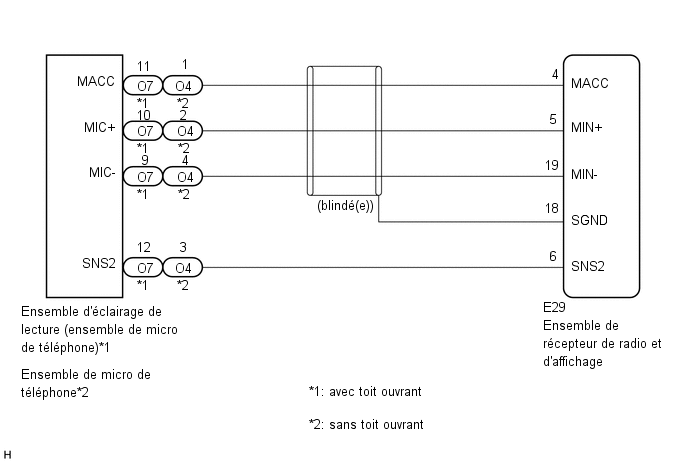

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
VERIFIER LE MICRO (VERIFICATION DE FONCTIONNEMENT) |
| (a) Sélectionner l'écran "Microphone Check". Se reporter à Vérifier le micro dans Vérification de fonctionnement. Cliquer ici |
|
(b) Quand la voix est captée par le micro, vérifier si la valeur du niveau d'entrée du micro change en fonction de la voix.
OK:
Le résultat de la vérification est normal.
Résultat:
| Résultat |
Passer au point |
|---|---|
|
NG (avec toit ouvrant) | A |
|
NG (sans toit ouvrant) | B |
|
OK | C |
| B |
 | PASSER AU POINT 7 |
| C |
| REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE - ENSEMBLE D'ECLAIRAGE DE LECTURE (ENSEMBLE DE MICRO DE TELEPHONE)) |
(a) Débrancher le connecteur E29 de l'ensemble de récepteur de radio et d'affichage.
(b) Débrancher le connecteur O7 d'ensemble d'éclairage de lecture (ensemble de micro de téléphone).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E29-6 (SNS2) - O7-12 (SNS2) |
En permanence | En dessous de 1 Ω |
|
E29-4 (MACC) - O7-11 (MACC) |
En permanence | En dessous de 1 Ω |
|
E29-5 (MIN+) - O7-10 (MIC+) |
En permanence | En dessous de 1 Ω |
|
E29-19 (MIN-) - O7-9 (MIC-) |
En permanence | En dessous de 1 Ω |
|
E29-6 (SNS2) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-4 (MACC) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-5 (MIN+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-19 (MIN-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-18 (SGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
(a) Rebrancher le connecteur E29 de l'ensemble de récepteur de radio et d'affichage.
(b) Rebrancher le connecteur O7 d'ensemble d'éclairage de lecture (ensemble de micro de téléphone).
| (c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E29-18 (SGND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
|
E29-19 (MIN-) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| INCORRECT | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
|
| 4. |
VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE |
(a) Retirer l'ensemble d'éclairage de lecture (ensemble de micro de téléphone).
Cliquer ici
| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| INCORRECT | | PASSER AU POINT 6 |
|
| 5. |
VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE |
(a) Rebrancher le connecteur E29 de l'ensemble de récepteur de radio et d'affichage.
(b) Rebrancher le connecteur O7 d'ensemble d'éclairage de lecture (ensemble de micro de téléphone).
(c) Mettre le contacteur d'allumage en position ACC.
| (d) Brancher un oscilloscope sur les bornes 10 (MIC+) et 9 (MIC-) du connecteur O7 d'ensemble d'éclairage de lecture (ensemble de micro de téléphone). |
|
(e) Vérifier la forme d'onde de l'ensemble d'éclairage de lecture (ensemble de micro de téléphone) à l'aide de l'oscilloscope.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Une forme d'onde synchronisée avec le volume vocal transmis à l'ensemble d'éclairage de lecture (ensemble de micro de téléphone) est émise. |
A |
| Aucune forme d'onde synchronisée avec le volume vocal transmis à l'ensemble d'éclairage de lecture (ensemble de micro de téléphone) n'est émise. |
B |
| A |
| PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 6. |
REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE |
(a) Remplacer l'ensemble de micro de téléphone.
Cliquer ici
(b) Vérifier si le même dysfonctionnement se reproduit.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le dysfonctionnement ne se reproduit plus (retour à la normale). |
A |
| Le dysfonctionnement se reproduit. |
B |
| A |
| FIN |
| B |
| REMPLACER L'ENSEMBLE D'ECLAIRAGE DE LECTURE |
| 7. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE - ENSEMBLE DE MICRO DE TELEPHONE) |
(a) Débrancher le connecteur E29 de l'ensemble de récepteur de radio et d'affichage.
(b) Débrancher le connecteur O4 de l'ensemble de micro de téléphone.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E29-6 (SNS2) - O4-3 (SNS2) |
En permanence | En dessous de 1 Ω |
|
E29-4 (MACC) - O4-1 (MACC) |
En permanence | En dessous de 1 Ω |
|
E29-5 (MIN+) - O4-2 (MIC+) |
En permanence | En dessous de 1 Ω |
|
E29-19 (MIN-) - O4-4 (MIC-) |
En permanence | En dessous de 1 Ω |
|
E29-6 (SNS2) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-4 (MACC) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-5 (MIN+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-19 (MIN-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E29-18 (SGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 8. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
(a) Rebrancher le connecteur E29 de l'ensemble de récepteur de radio et d'affichage.
(b) Rebrancher le connecteur O4 de l'ensemble de micro de téléphone.
| (c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E29-18 (SGND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
|
E29-19 (MIN-) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| INCORRECT | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
|
| 9. |
VERIFIER L'ENSEMBLE DE MICRO DE TELEPHONE |
(a) Déposer l'ensemble de micro de téléphone.
Cliquer ici
| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| INCORRECT | | REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE |
|
| 10. |
VERIFIER L'ENSEMBLE DE MICRO DE TELEPHONE |
(a) Rebrancher le connecteur E29 de l'ensemble de récepteur de radio et d'affichage.
(b) Rebrancher le connecteur O4 de l'ensemble de micro de téléphone.
(c) Mettre le contacteur d'allumage en position ACC.
| (d) Brancher un oscilloscope aux bornes 2 (MIC+) et 4 (MIC-) du connecteur O4 de l'ensemble de micro de téléphone. |
|
(e) Vérifier la forme d'onde de l'ensemble de micro de téléphone à l'aide de l'oscilloscope.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Une forme d'onde synchronisée avec le volume vocal transmis à l'ensemble de micro de téléphone est émise. |
A |
| Une forme d'onde synchronisée avec le volume vocal transmis à l'ensemble de micro de téléphone n'est pas émise. |
B |
| A |
| REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
| B |
| REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE |
