DESCRIPTION
L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) commande les feux de jour.

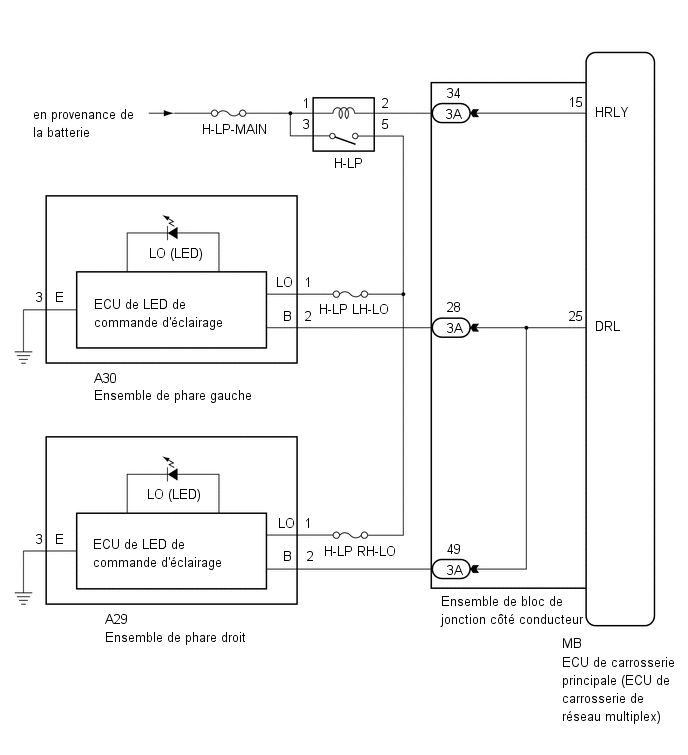

SCHEMA DE CABLAGE
PROCEDURE
|
1. | VERIFIER LE FONCTIONNEMENT (FEUX DE CROISEMENT) |
(a) Vérifier le fonctionnement des feux de croisement.
OK:
Les feux de croisement fonctionnent normalement.
| INCORRECT |  | SE REPORTER AU TABLEAU DES SYMPTOMES DE PROBLEMES |
|
|
2. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.
(e) S'assurer que les feux de jour s'allument.
Body Electrical > Main Body > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Daytime Running Light |
Feux de jour | ON / OFF |
- |
|
Affichage du tester |
|---|
|
Daytime Running Light |
OK:
Les feux de jour s'allument selon la luminosité appropriée.
| OK | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
|
3. | VERIFIER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR |
(a) Déposer l'ensemble de bloc de jonction côté conducteur.
Cliquer ici
(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction côté conducteur.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|

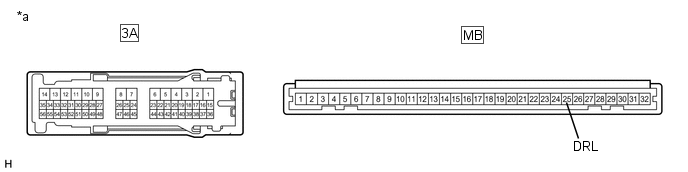

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction côté conducteur) |
- | - |
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
3A-28 - MB-25 (DRL) |
En permanence | En dessous de 1 Ω |
|
3A-49 - MB-25 (DRL) |
En permanence | En dessous de 1 Ω |
| OK | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
| INCORRECT | | REMPLACER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR |
