DESCRIPTION
Le sous-ensemble de servomoteur de volet de recyclage d'air et le sous-ensemble de commande de chauffage n° 1 sont alimentés par le fusible HTR-IG. L'actionnement du sous-ensemble de commande de chauffage n° 1 permet au sous-ensemble de servomoteur de volet de recyclage d'air de commuter entre les modes de recyclage d'air et d'air extérieur.

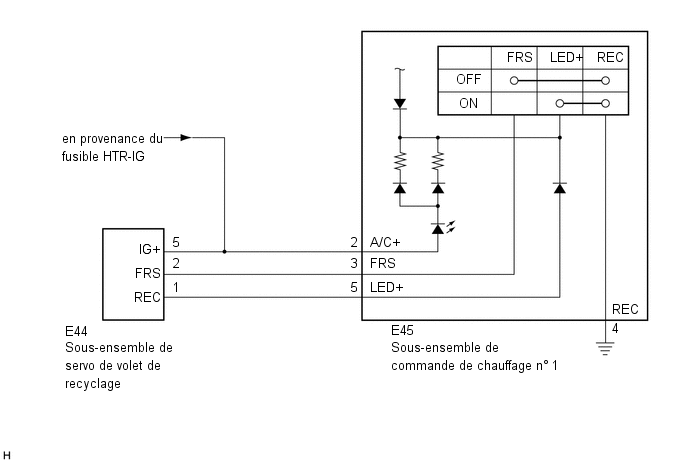

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
| 1. |
VERIFIER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE RECYCLAGE |
(a) Déposer le sous-ensemble de servo de volet de recyclage d'air.
Cliquer ici

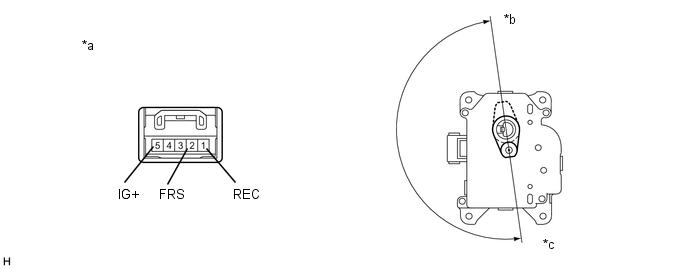

(b) Brancher un câble positif (+) de la batterie sur la borne 5 (IG+) et un câble négatif (-) sur la borne 2 (FRS), puis vérifier si le bras se déplace librement vers le côté Air extérieur.
(c) Brancher un câble positif (+) de la batterie sur la borne 5 (IG+) et un câble négatif (-) sur la borne 1 (REC), puis vérifier si le bras se déplace librement vers le côté Recyclage d'air.
|
*a | Pièce constitutive sans faisceau de câbles branché (Sous-ensemble de servo de volet de recyclage) |
*b | Position de recyclage d'air |
|
*c | Position d'air extérieur |
- | - |
| INCORRECT |  | REMPLACER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RECYCLAGE D'AIR |
|
| 2. |
REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 1 |

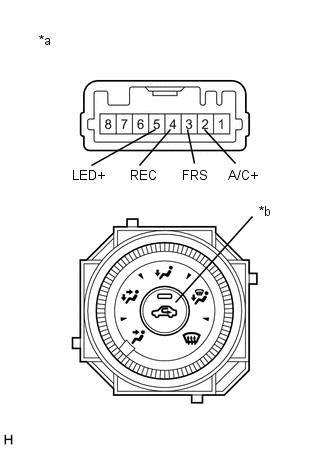

| (a) Mesurer la résistance. (1) Déposer le sous-ensemble de commande de chauffage n° 1. Cliquer ici (2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
(b) Vérifier le témoin.
(1) Mettre le contacteur Recyclage d'air/Air extérieur en position ON.
(2) Brancher un câble positif (+) de la batterie sur la borne 2 (A/C+) et un câble négatif (-) sur la borne 4 (REC), puis vérifier si le témoin s'allume.
OK:
Le témoin s'allume.
| INCORRECT | | REMPLACER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 1 |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RECYCLAGE D'AIR - SOURCE D'ALIMENTATION ELECTRIQUE IG) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E44-5 (IG+) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|
E44-5 (IG+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 Ã 14 V |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 1 - SOURCE D'ALIMENTATION ELECTRIQUE IG) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E45-2 (A/C+) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|
E45-2 (A/C+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 Ã 14 V |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 1 - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E45-4 (REC) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 1 - SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE SOUFFLANTE N° 1) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
E45-3 (FRS) - E44-2 (FRS) |
En permanence | En dessous de 1 Ω |
|
E45-5 (LED+) - E44-1 (REC) |
En permanence | En dessous de 1 Ω |
|
E45-3 (FRS) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
E45-5 (LED+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
