DESCRIPTION

L'ensemble de tuner de l'élément stéréo envoie le signal de données de l'image à l'ensemble de récepteur de navigation via ce circuit.

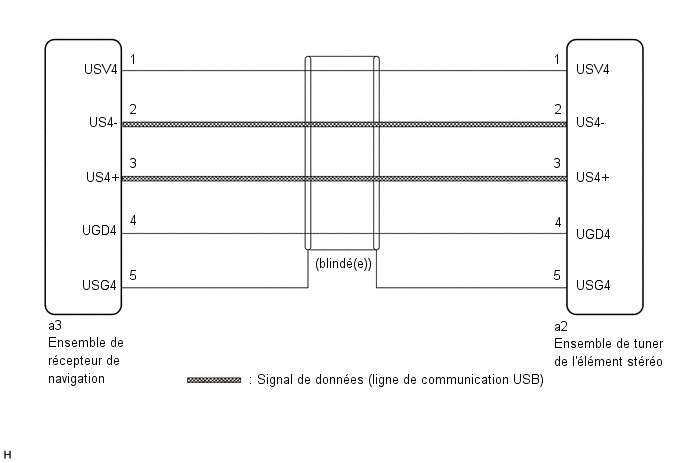

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE NAVIGATION - ENSEMBLE DE TUNER DE L'ELEMENT STEREO)

(a) Débrancher le connecteur a3 de l'ensemble de récepteur de navigation.

(b) Débrancher le connecteur a2 de l'ensemble de tuner de l'élément stéréo.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

a2-1 (USV4) - a3-1 (USV4)

En permanence

En dessous de 1 Ω

a2-2 (US4-) - a3-2 (US4-)

En permanence

En dessous de 1 Ω

a2-3 (US4+) - a3-3 (US4+)

En permanence

En dessous de 1 Ω

a2-4 (UGD4) - a3-4 (UGD4)

En permanence

En dessous de 1 Ω

a2-5 (USG4) - a3-5 (USG4)

En permanence

En dessous de 1 Ω

a2-1 (USV4) - Masse de carrosserie

En permanence

10 kΩ minimum

a2-2 (US4-) - Masse de carrosserie

En permanence

10 kΩ minimum

a2-3 (US4+) - Masse de carrosserie

En permanence

10 kΩ minimum

a2-4 (UGD4) - Masse de carrosserie

En permanence

10 kΩ minimum

a2-5 (USG4) - Masse de carrosserie

En permanence

10 kΩ minimum

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de navigation)

*b

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de tuner de l'élément stéréo)
OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
