DESCRIPTION
L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal sonore provenant d'un appareil externe vers l'ensemble de récepteur de navigation via le circuit.
Le signal sonore envoyé est amplifié par l'ensemble de récepteur de navigation, puis transmis aux haut-parleurs.
En cas de coupure ou de court-circuit, aucun son ne provient des haut-parleurs, même s'il n'y a aucun dysfonctionnement ni dans l'ensemble de récepteur de navigation ni dans les haut-parleurs.

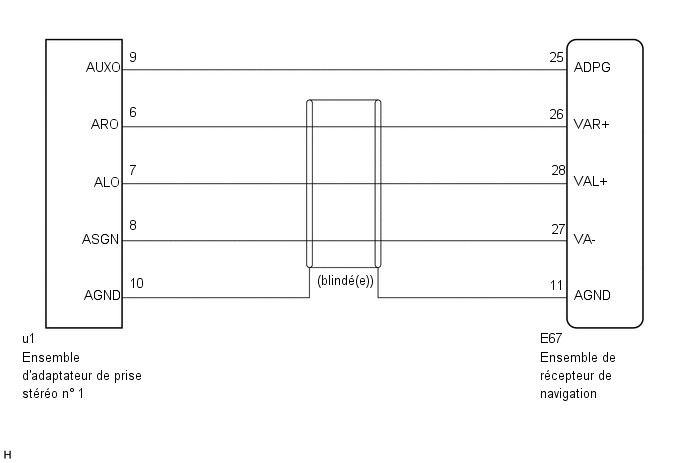

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE NAVIGATION - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1) |
(a) Débrancher le connecteur E67 de l'ensemble de récepteur de navigation.
(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo u1 n° 1.
| (c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| OK |  | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
Circuit de haut-parleur
DESCRIPTION S'il y a un court-circuit dans le circuit de haut-parleur, l'ensemble de récepteur de navigation le détecte et cesse d'émettre vers les haut-parleurs. Par conséquent, aucun son n ...
Circuit du signal des données entre l'ensemble de récepteur de navigation et le module d'extension
DESCRIPTION L'ensemble de tuner de l'élément stéréo envoie le signal de données de l'image à l'ensemble de récepteur de navigation via ce circuit. SCHEMA DE CABLAGE PROCEDURE 1. ...
