DESCRIPTION
L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal sonore d'un appareil auxiliaire à l'ensemble de récepteur de radio via ce circuit.
Le signal sonore envoyé est amplifié par l'ensemble de récepteur de radio puis transmis aux haut-parleurs.
En cas de coupure ou de court-circuit, aucun son ne provient des haut-parleurs, même s'il n'y a aucun dysfonctionnement ni dans l'ensemble de récepteur de radio ni dans les haut-parleurs.

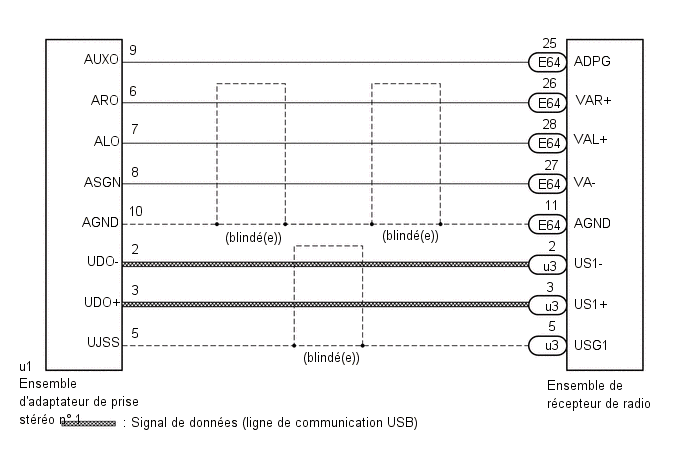

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1) |
(a) Débrancher les connecteurs E64 et u3 de l'ensemble de récepteur de radio.
(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo u1 n° 1.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|

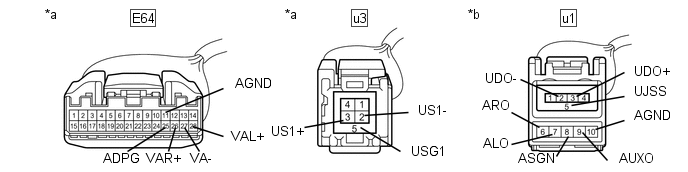

*a | Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de récepteur de radio) |
*b | Vue avant du connecteur côté faisceau de câbles (vers ensemble d'adaptateur de prise stéréo n° 1) |
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
u1-9 (AUXO) - E64-25 (ADPG) |
En permanence | En dessous de 1 Ω |
|
u1-6 (ARO) - E64-26 (VAR+) |
En permanence | En dessous de 1 Ω |
|
u1-7 (ALO) - E64-28 (VAL+) |
En permanence | En dessous de 1 Ω |
|
u1-8 (ASGN) - E64-27 (VA-) |
En permanence | En dessous de 1 Ω |
|
u1-10 (AGND) - E64-11 (AGND) |
En permanence | En dessous de 1 Ω |
|
u1-2 (UDO-) - u3-2 (US1-) |
En permanence | En dessous de 1 Ω |
|
u1-3 (UDO+) - u3-3 (US1+) |
En permanence | En dessous de 1 Ω |
|
u1-5 (UJSS) - u3-5 (USG1) |
En permanence | En dessous de 1 Ω |
|
u1-9 (AUXO) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
u1-6 (ARO) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
u1-7 (ALO) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
u1-8 (ASGN) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
u1-10 (AGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
u1-2 (UDO-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
u1-3 (UDO+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
u1-5 (UJSS) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK |  | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
