Pieces Constitutives
PIECES CONSTITUTIVES

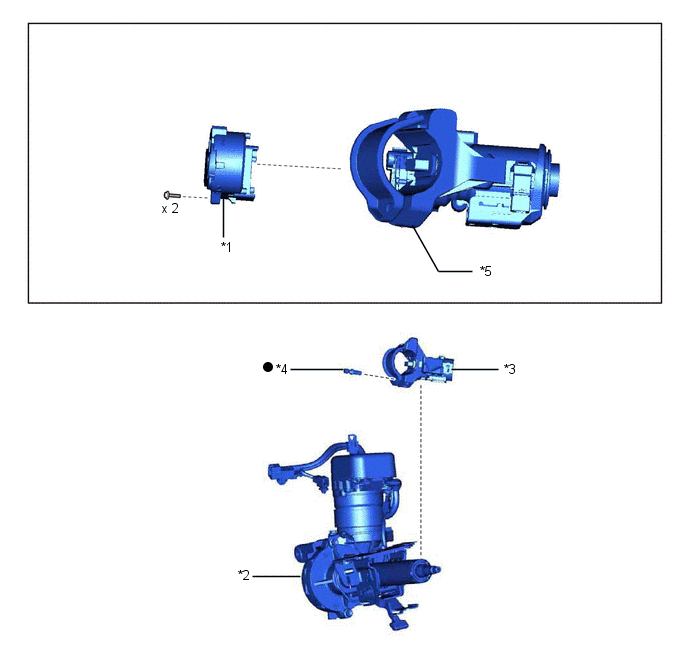

SCHEMA
*1 | ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR |
*2 | ENSEMBLE DE COLONNE DE DIRECTION |
*3 | ENSEMBLE DE SUPPORT SUPERIEUR DE COLONNE DE DIRECTION AVEC CONTACTEUR |
*4 | BOULON DE REGLAGE DE VERROUILLAGE DE DIRECTION |
*5 | ENSEMBLE DE SUPPORT SUPERIEUR DE COLONNE DE DIRECTION |
- | - |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE COLONNE DE DIRECTION
Cliquer ici
2. DEPOSER LA PARTIE SUPERIEURE DE L'ENSEMBLE DE SUPPORT DE COLONNE DE DIRECTION AVEC CONTACTEUR
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR
(a) Déposer les 2 vis et l'ensemble de contacteur d'allumage ou de démarreur de l'ensemble de support supérieur de colonne de direction. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR
(a) Vérifier la résistance. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'allumage ou de démarreur. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR
(a) Reposer l'ensemble de contacteur d'allumage ou de démarreur sur l'ensemble de support supérieur de colonne de direction à l'aide des 2 vis.
2. REPOSER L'ENSEMBLE DE PARTIE SUPERIEURE DE SUPPORT DE COLONNE DE DIRECTION AVEC CONTACTEUR
Cliquer ici
3. REPOSER L'ENSEMBLE DE COLONNE DE DIRECTION
Cliquer ici
