Toyota Corolla - Revue Technique Automobile: Contacteur D'eclairage De Seuil De Compartiment Moteur

Pieces Constitutives

PIECES CONSTITUTIVES

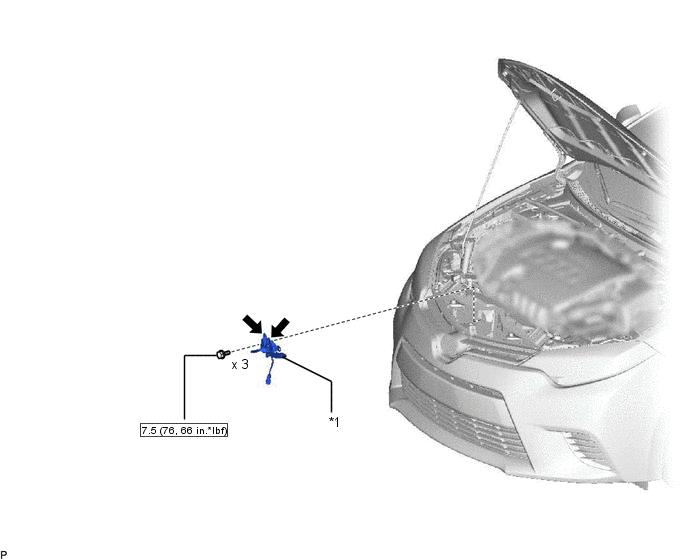

SCHEMA

*1

CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE SERRURE DE CAPOT)

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Graisse MP

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE SERRURE DE CAPOT)

Cliquer ici

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE SERRURE DE CAPOT)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 - 2

Ouvert(e)

10 kΩ minimum

Verrouillage

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'éclairage de seuil de compartiment moteur (ensemble de serrure de capot).

*a

Ouvert(e)

*b

Verrouiller

*c

Pièce constitutive sans faisceau de câbles branché

(contacteur d'éclairage de seuil de compartiment moteur (ensemble de serrure de capot))

Repose

REPOSE

PROCEDURE

1. REPOSER LE CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE SERRURE DE CAPOT)

Cliquer ici
