Toyota Corolla - Revue Technique Automobile: Contacteur D'eclairage De Seuil De Porte De Coffre

Toyota Corolla - Revue Technique Automobile / Antivol / Ouverture Sans Cle / Eclairage (int) / Contacteur D'eclairage De Seuil De Porte De Coffre

Pieces Constitutives

PIECES CONSTITUTIVES

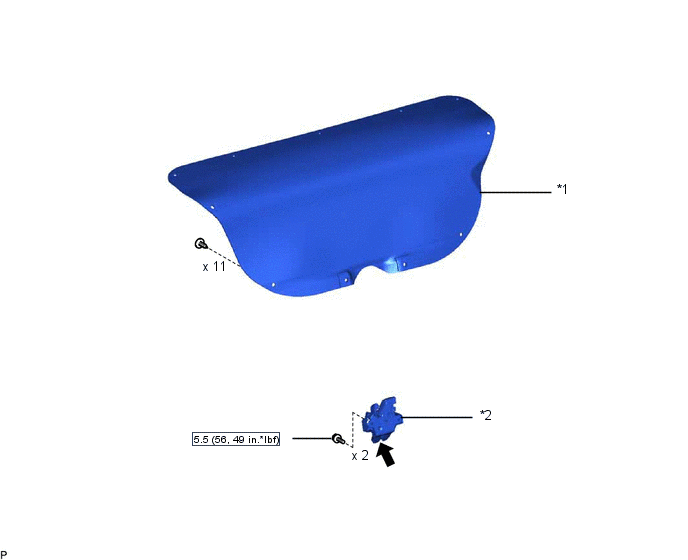

SCHEMA

*1

CACHE DE PORTE DE COMPARTIMENT A BAGAGES

*2

ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Graisse MP

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici

2. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

Cliquer ici

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

(a) Vérifier le fonctionnement du moteur de serrure de porte.

(1) Amener la serrure en position de verrouillage.

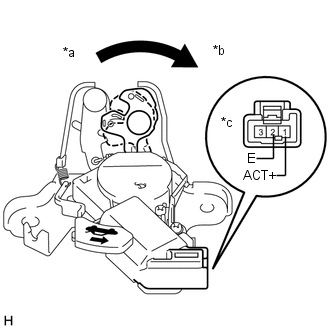

*a

Fermeture (verrouillage)

*b

Ouverture (déverrouillage)

*c

Pièce constitutive sans faisceau de câbles branché

(ensemble de serrure de porte de compartiment à bagages)

(2) Appliquer la tension de la batterie sur le moteur de serrure de porte et vérifier le fonctionnement du moteur de serrure de porte.

OK:

Branchement

Résultat

Batterie positive (+) → 1 (ACT+)

Batterie négative (-) → Borne 2 (E)

Opération d'ouverture (déverrouillage) du moteur de serrure de porte de compartiment à bagages

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte de compartiment à bagages.

(b) Vérifier le fonctionnement du contacteur d'éclairage d'accueil de porte de compartiment à bagages.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

2 (E) - 3 (D+)

Fermé (verrouillé)

10 kΩ minimum

2 (E) - 3 (D+)

Ouvert (déverrouillé)

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte de compartiment à bagages.

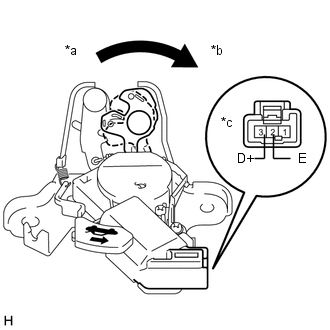

*a

Fermeture (verrouillage)

*b

Ouverture (déverrouillage)

*c

Pièce constitutive sans faisceau de câbles branché

(ensemble de serrure de porte de compartiment à bagages)
