Pieces Constitutives
PIECES CONSTITUTIVES

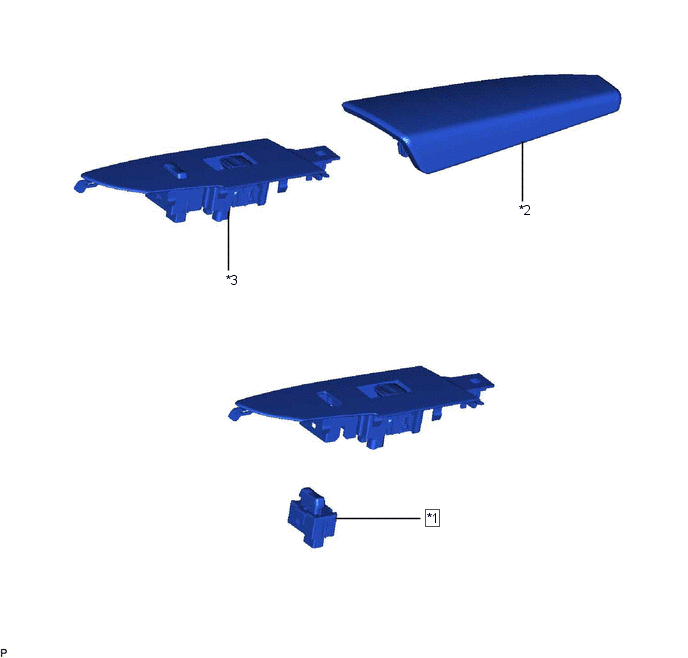

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE |
*2 | ENSEMBLE D'ACCOUDOIR AVANT DROIT |
|
*3 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE

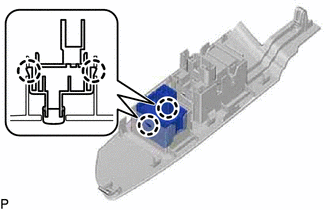

(a) Libérer les 2 griffes pour déposer l'ensemble de contacteur de commande de porte.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble du contacteur principal de lève-vitre électrique. |
|
2. VERIFIER L'ENSEMBLE DE CONTACTEUR DE VERROUILLAGE CENTRALISE DES PORTES
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de commande de porte. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE
(a) Engager les 2 griffes pour reposer l'ensemble de contacteur de commande de porte.
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
3. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
