Pieces Constitutives
PIECES CONSTITUTIVES

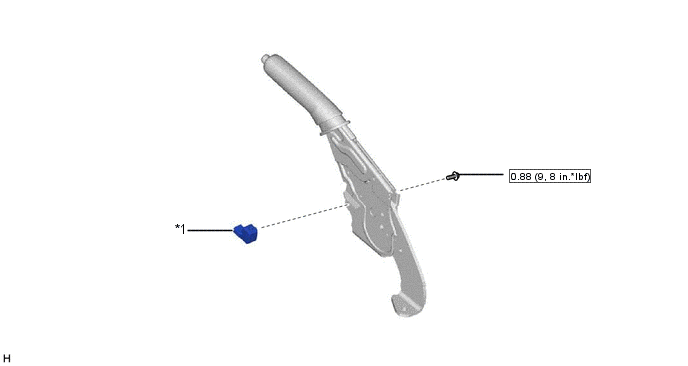

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT
| (a) Débrancher le connecteur de l'ensemble de contacteur de frein de stationnement. |
|
| (b) Déposer la vis et l'ensemble de contacteur de frein de stationnement. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT
| (a) Mesurer la résistance entre la borne du connecteur et l'écrou à l'intérieur de l'ensemble de contacteur de frein de stationnement. Résistance standard
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de frein de stationnement. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT
(a) Reposer l'ensemble de contacteur de frein de stationnement à l'aide de la vis.
Torque:
0,88 N·m {9 kgf·cm, 8 in·lbf}
(b) Raccorder le connecteur de l'ensemble de contacteur de frein de stationnement.
2. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
Cliquer ici
