Pieces Constitutives
PIECES CONSTITUTIVES

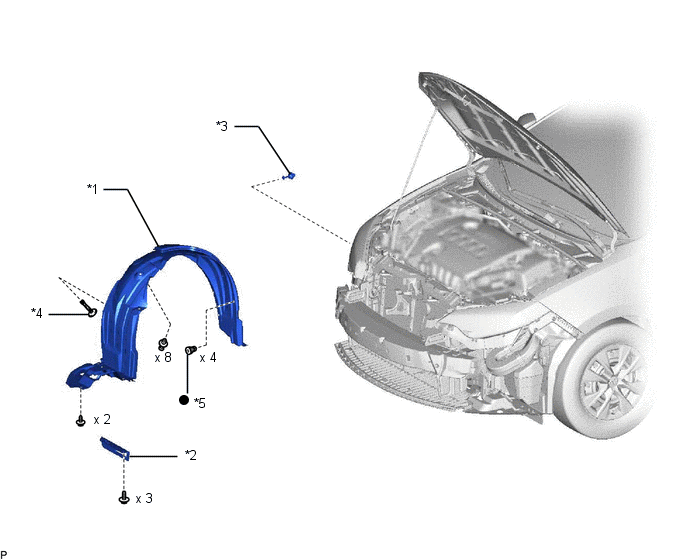

SCHEMA
*1 | DOUBLURE D'AILE AVANT DROITE |
*2 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
*3 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU |
*4 | AGRAFE DE MAINTIEN DE GOUPILLE |
*5 | OEILLET |
- | - |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LA ROUE AVANT DROITE
2. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
3. DEPOSER LA DOUBLURE D'AILE AVANT DROITE
Cliquer ici
4. VIDANGER LE LIQUIDE DE LAVE-GLACE AVANT
Cliquer ici
5. DEPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU
(a) Débrancher le connecteur. | |
(b) Déposer l'ensemble de contacteur de rappel de niveau, comme indiqué sur le schéma.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU
CONSEIL:
Cette vérification doit être effectuée avec l'ensemble de contacteur de rappel de niveau reposé sur le récipient de lave-glace.
(a) Remplir le récipient de liquide de lave-glace.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
CONSEIL: *: L'ensemble de contacteur de rappel de niveau de liquide commence à fonctionner lorsque le volume de liquide est de 600 à 800 cm³ (36,6 à 48,8 po³) en fonction des conditions du véhicule. Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de rappel de niveau. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU
(a) Reposer l'ensemble de contacteur de rappel de niveau comme indiqué sur le schéma. REMARQUE: S'assurer que la saillie de l'ensemble de contacteur de rappel de niveau se situe entre les repères 2. |
|
(b) Brancher le connecteur. | |
(c) Brancher la durite de lave-glace. | |
2. AJOUTER DU LIQUIDE DE LAVE-GLACE AVANT
Cliquer ici
3. REPOSER LA DOUBLURE D'AILE AVANT DROITE
Cliquer ici
4. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE
Cliquer ici
5. REPOSER LA ROUE AVANT DROITE
Cliquer ici
