Pieces Constitutives
PIECES CONSTITUTIVES

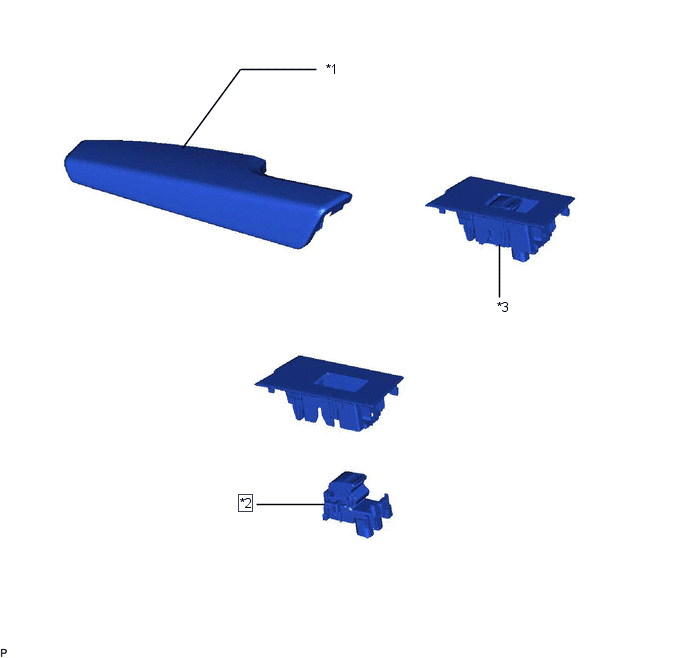

SCHEMA

*1 | ENSEMBLE D'ACCOUDOIR ARRIERE |
*2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE |
*3 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE

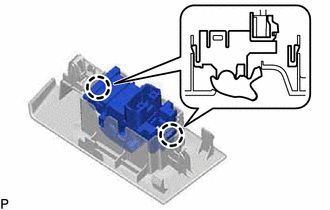

(a) Libérer les 2 griffes et déposer l'ensemble de contacteur de lève-vitre électrique arrière. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (pour PORTE GAUCHE)

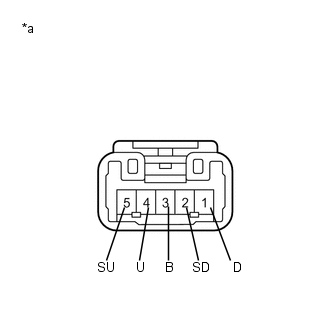

(a) Vérifier le fonctionnement du contacteur. (1) Mesurer la résistance en fonction de(s) la(les) valeur(s) indiquées dans le tableau ci-dessous quand le contacteur est actionné. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de lève-vitre électrique (pour porte arrière gauche). |
|
2. VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (pour PORTE DROITE)
(a) Vérifier le fonctionnement du contacteur. (1) Mesurer la résistance en fonction de(s) la(les) valeur(s) indiquées dans le tableau ci-dessous quand le contacteur est actionné. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de lève-vitre électrique (pour porte arrière droite). |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE
(a) Engager les 2 griffes et reposer l'ensemble de contacteur de lève-vitre électrique arrière.
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
3. REPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE
Cliquer ici
