Pieces Constitutives
PIECES CONSTITUTIVES

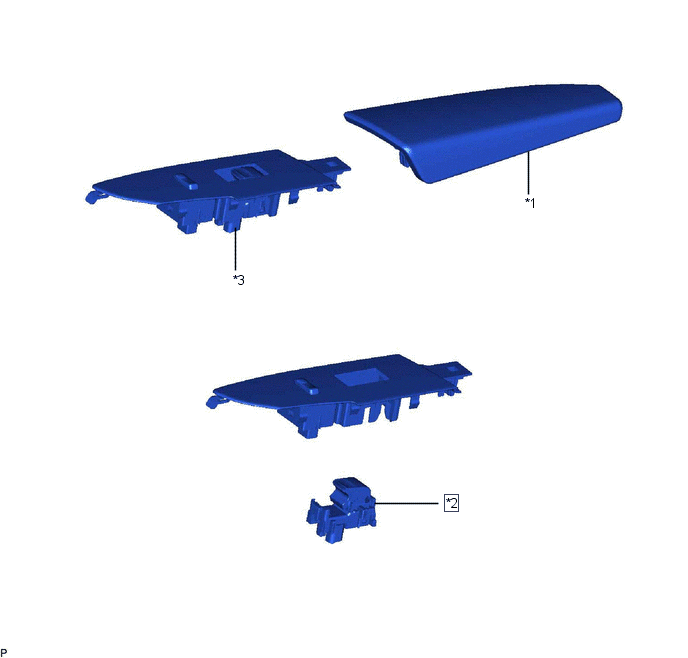

SCHEMA
|
*1 | ENSEMBLE D'ACCOUDOIR AVANT DROIT |
*2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE |
|
*3 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE
| (a) Libérer les 2 griffes et déposer l'ensemble de contacteur de lève-vitre électrique. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE
(a) Vérifier le fonctionnement du contacteur.
| (1) Mesurer la résistance en fonction de(s) la(les) valeur(s) indiquées dans le tableau ci-dessous quand le contacteur est actionné. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble du contacteur de lève-vitre électrique. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE
(a) Engager les 2 griffes et reposer l'ensemble de contacteur de lève-vitre électrique.
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
3. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
