Pieces Constitutives
PIECES CONSTITUTIVES

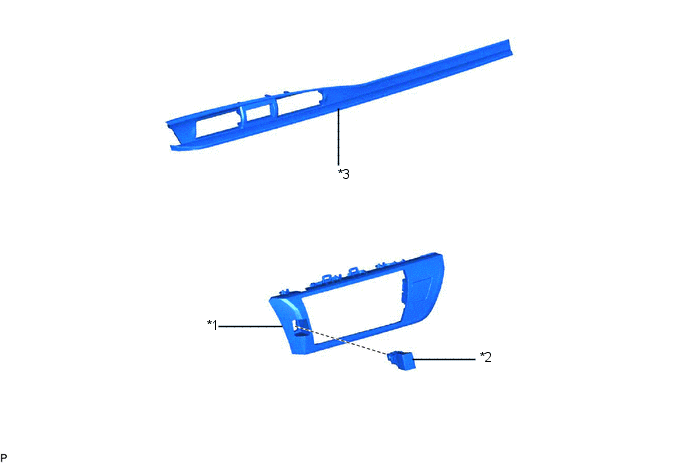

SCHEMA
|
*1 | SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
*2 | ENSEMBLE DE CONTACTEUR DES FEUX DE DETRESSE |
|
*3 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1 |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX DE DETRESSE
| (a) Libérer les 2 griffes pour déposer l'ensemble de contacteur des feux de détresse. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE SIGNAL DES FEUX DE DETRESSE
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur des feux de détresse. |
|
(b) Vérification de l'éclairage
(1) Appliquer la tension de la batterie à l'ensemble de contacteur de signal des feux de détresse et s'assurer que le contacteur s'allume.
OK:
|
Condition | Condition spécifiée |
|---|---|
|
Batterie positive (+) → Borne 3 (ILL+) Batterie négative (-) → Borne 2 (ILL-) |
S'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur des feux de détresse.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX DE DETRESSE
(a) Engager les 2 griffes pour reposer l'ensemble de contacteur des feux de détresse.
2. REPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
Cliquer ici
