Pieces Constitutives
PIECES CONSTITUTIVES

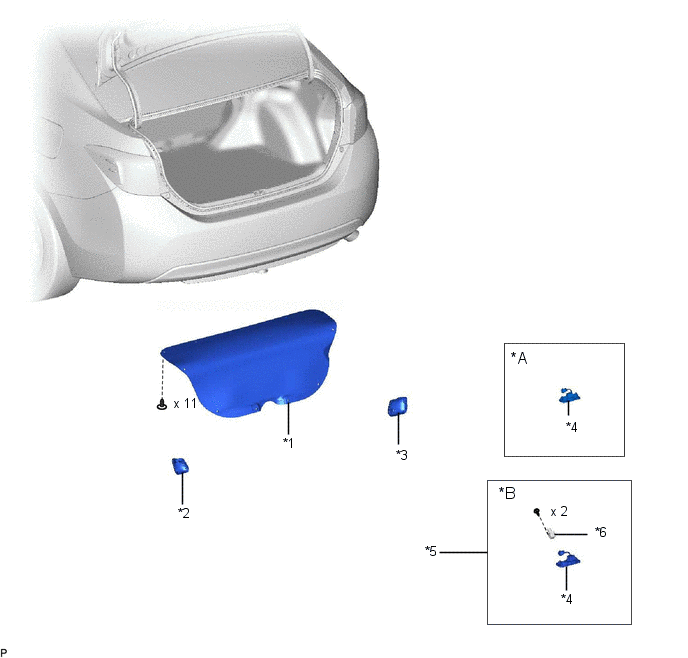

SCHEMA

*A | sans moniteur arrière |
*B | avec moniteur arrière |
*1 | CACHE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | CACHE LATERAL GAUCHE DE COMPARTIMENT A BAGAGES |
*3 | CACHE LATERAL DROIT DE COMPARTIMENT A BAGAGES |
*4 | CONTACTEUR DE CLE ELECTRIQUE DE COMPARTIMENT A BAGAGES |
*5 | ENSEMBLE DE CAMERA DE TELEVISION |
*6 | CAMERA DE TELEVISION |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici
2. DEPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES DROIT
Cliquer ici
3. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
4. DEPOSER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES (sans moniteur arrière)
(a) Débrancher le connecteur. |
|
(b) Libérer l'attache.
(c) Libérer les 2 griffes et déposer le contacteur de clé électronique de compartiment à bagages. |
|
5. DEPOSER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES (avec moniteur arrière)
(a) Libérer l'attache. |
|
(b) Débrancher le connecteur. |
|
(c) Libérer les 2 griffes. |
|
(d) Débrancher le connecteur et déposer l'ensemble de caméra de télévision. |
|
(e) Déposer les 2 vis et la caméra de télévision du contacteur de clé électronique du compartiment à bagages. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de clé électronique de compartiment à bagages. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES (avec moniteur arrière)
(a) Reposer la caméra de télévision à l'aide des 2 vis sur le contacteur de clé électronique du compartiment à bagages.
(b) Brancher le connecteur.
(c) Engager les 2 griffes pour reposer l'ensemble de caméra de télévision.
(d) Brancher le connecteur.
(e) Engager l'attache.
2. REPOSER LE CONTACTEUR DE CLE ELECTRONIQUE DE COMPARTIMENT A BAGAGES (sans moniteur arrière)
(a) Engager les 2 griffes pour reposer le contacteur de clé électronique de compartiment à bagages.
(b) Engager l'attache.
(c) Brancher le connecteur.
3. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
4. REPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES GAUCHE
Cliquer ici
5. REPOSER LE CACHE LATERAL DE COMPARTIMENT A BAGAGES DROIT
Cliquer ici
