Pieces Constitutives
PIECES CONSTITUTIVES

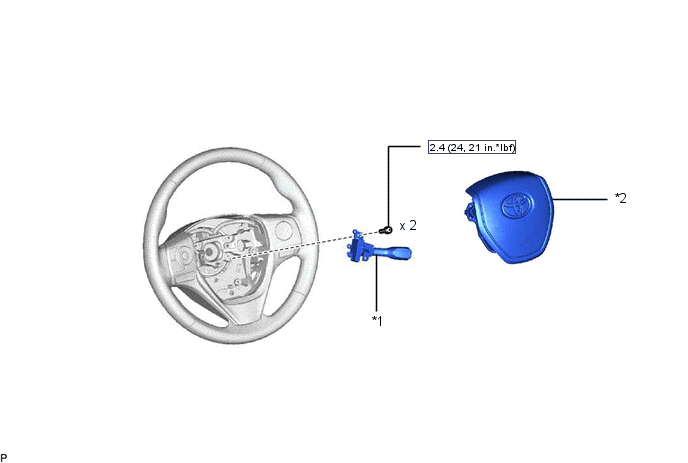

SCHEMA
|
*1 | CONTACTEUR PRINCIPAL DU REGULATEUR DE VITESSE |
*2 | ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici

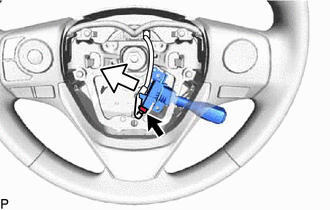

2. DEPOSER LE CONTACTEUR PRINCIPAL DE REGULATEUR DE VITESSE
| (a) Déposer les 2 vis. |
|
| (b) Débrancher le connecteur et retirer le contacteur principal du régulateur de vitesse comme indiqué sur le schéma. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR PRINCIPAL DU REGULATEUR DE VITESSE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
*1 | Contacteur du régulateur de vitesse (bouton ON-OFF) |
- | - |
|
*a | Pièce constitutive sans faisceau de câbles branché (Contacteur principal du régulateur de vitesse (contacteur de commande de régulateur)) |
*b | ON-OFF |
|
*c | +/RES |
*d | -/SET |
|
*e | CANCEL |
- | - |
Résistance standard:
|
Branchement du tester | Position du contacteur |
Condition spécifiée |
|---|---|---|
|
1 - 3 | Contacteur du régulateur de vitesse (bouton ON-OFF) relâché |
1 MΩ minimum |
|
Contacteur du régulateur de vitesse (bouton ON-OFF) enfoncé |
En dessous de 2,5 Ω | |
|
+/RES | 235 à 245 Ω | |
|
-/SET | 617 à 643 Ω | |
|
CANCEL | 1 509 à 1 571 Ω |
Repose
REPOSE
PROCEDURE

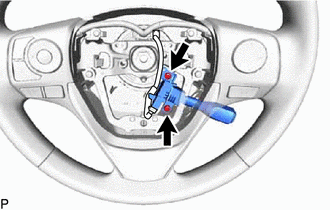

1. REPOSER LE CONTACTEUR PRINCIPAL DU REGULATEUR DE VITESSE
(a) Brancher le connecteur.
(b) Reposer le contacteur principal du régulateur de vitesse avec les 2 vis.
Torque:
2,4 N·m {24 kgf·cm, 21 in·lbf}
2. REPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici
