DESCRIPTION
Si une coupure ou un court-circuit est détecté dans la bobine d'antenne intégrée à la bobine de clé à transpondeur, l'ensemble d'ECU de clé à transpondeur enregistre ce DTC.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Remarque |
---|---|---|---|---|
B2784 | Coupure / court-circuit de la bobine d'antenne |
La bobine d'antenne dans la bobine de clé à transpondeur présente une coupure ou un court-circuit. |
|
|
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté |
Fonctionnement de sécurité en cas de détection d'un dysfonctionnement |
---|---|
Le moteur ne démarre pas. |
- |
N° de DTC | Data List et Active Test |
---|---|
B2784 | Antenna Coil Status |

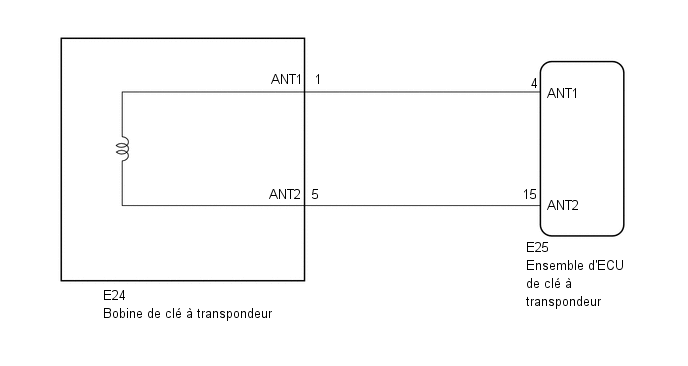

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Lorsque l'ensemble d'ECU de clé à transpondeur est remplacé, se reporter à la section Enregistrement.
Cliquer ici
- Après une réparation, s'assurer qu'aucun DTC n'est émis en effectuant la procédure "Opération de confirmation d'émission de DTC".
PROCEDURE
1. | SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Body Electrical > Immobiliser > Clear DTCs
|
2. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Body Electrical > Immobiliser > Trouble CodesOK:
Le DTC B2784 n'est pas émis.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B2784 n'est pas émis |
A |
Le DTC B2784 est émis |
B |
A |
![]() | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
3. |
VERIFIER LE BRANCHEMENT DU CONNECTEUR |
(a) S'assurer que le connecteur est correctement branché sur la bobine de clé à transpondeur.
|
4. |
SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Body Electrical > Immobiliser > Clear DTCs
|
5. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Body Electrical > Immobiliser > Trouble CodesOK:
Le DTC B2784 n'est pas émis.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B2784 n'est pas émis |
A |
Le DTC B2784 est émis |
B |
A |
![]() | FIN (LE CONNECTEUR N'EST PAS CORRECTEMENT BRANCHE) |
|
6. |
VERIFIER LA BOBINE DE CLE A TRANSPONDEUR (SORTIE) |
(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.

*a | Pièce constitutive avec faisceau de câbles branché (Bobine de clé à transpondeur) |
*b | Forme d'onde 1 |
*c | Forme d'onde 2 |
- | - |
Branchement du tester | Condition |
Réglage de l'appareil | Condition spécifiée |
---|---|---|---|
E24-1 (ANT1) - Masse de carrosserie |
Dans les 3 secondes qui suivent l'introduction de l'ensemble d'émetteur de commande de porte dans le barillet de contact |
2 V/DIV., 500 ms/DIV. |
Génération d'impulsions (cf. forme d'onde 1) |
E24-5 (ANT2) - Masse de carrosserie |
Dans les 3 secondes qui suivent l'introduction de l'ensemble d'émetteur de commande de porte dans le barillet de contact |
2 V/DIV., 500 ms/DIV. |
Génération d'impulsions (cf. forme d'onde 2) |
OK:
La forme d'onde est identique à celle indiquée sur le schéma.
INCORRECT | ![]() | PASSER AU POINT 10 |
|
7. |
REMPLACER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR |
(a) Remplacer provisoirement l'ensemble d'ECU de clé à transpondeur par un élément neuf.
Cliquer ici
REMARQUE:
L'enregistrement d'un code ID de clé est nécessaire en cas de remplacement de l'ensemble d'ECU de clé à transpondeur, se reporter à la section Enregistrement.
Cliquer ici
|
8. |
SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Body Electrical > Immobiliser > Clear DTCs
|
9. |
VERIFIER SI DES DTC SONT EMIS |
(a) Effectuer la procédure "Confirmation de l'émission d'un DTC".
(b) Vérifier les DTC.
Body Electrical > Immobiliser > Trouble CodesOK:
Le DTC B2784 n'est pas émis.
Résultat:
Résultat |
Passer au point |
---|---|
Le DTC B2784 n'est pas émis |
A |
Le DTC B2784 est émis |
B |
A |
![]() | FIN (L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR ETAIT DEFECTUEUX) |
B |
![]() | REMPLACER LA BOBINE DE CLE A TRANSPONDEUR |
10. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU DE CLE A TRANSPONDEUR - BOBINE DE CLE A TRANSPONDEUR) |
(a) Débrancher le connecteur E25 de l'ensemble d'ECU de clé à transpondeur.
(b) Débrancher le connecteur E24 de bobine de clé à transpondeur.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
E25-4 (ANT1) - E24-1 (ANT1) |
En permanence | En dessous de 1 Ω |
E25-15 (ANT2) - E24-5 (ANT2) |
En permanence | En dessous de 1 Ω |
E25-4 (ANT1) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
E24-1 (ANT1) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
E25-15 (ANT2) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
E24-5 (ANT2) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
OK | ![]() | PASSER AU POINT 7 |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
